DWDM MUX & DEMUX 19 "stojan FOCC je technologie multiplexování s vlnovou délkou založená na TFF (tenkovrstvý filtr), která má různé velikosti balení a možnosti vlnové délky; MUX optické signály různých vlnových délek do jediného optického vlákna pro přenos, a přijímací konec používá DEMUX k rozložení signálů v optickém vlákně na signály různých vlnových délek; DWDM má kanálové rozestupy 100 GHz, 200 GHz, je vhodný pro dálkovou, velkokapacitní trunkovou síť nebo ultra velkou kapacitu Základní uzly MAN, široce se používá v telekomunikacích 5G, MAN, páteřních sítích, datových centrech atd.

Specifikace

Položky	Jednotka	19 "stojan DWDM MUX & DEMUX
Kanály	CH	2	4	8	12	16	20
Provozní vlnová délka	nm	1520 ~ 1600
Rozestupy kanálů	GHz	100G / 200G
Přenosové pásmo	nm	ITU ± 0,11 / ITU ± 0,25
Ztráta vložení přenosového pásma	dB	≤ 1,0	≤ 1,5	≤ 2,5	≤2,5 (s přeskočením)	≤ 3,0 (s přeskočením)	≤4,0 (s přeskočením)
Izolace sousedního přenosu	dB	≥28
Přenos Nesousedící izolace	dB	≥45
Návratová ztráta	dB	≥45
Směrnice	dB	≥50
Vlnění	dB	≤0,5
Rozměr balení	mm	19 ”1U
Provozní teplota	℃	-40 ~ + 85
Typ konektoru		LC / PC (nebo přizpůsobit)

Standardní velikost

19 ”stojan FOCC DWDM MUX & DEMUX je standardní 1U produkt, který splňuje standardní nastavení skříně EIA.

DWDM MUX&DEMUX 19

Soulad s mezinárodními standardy

DWDM MUX a DEMUX 19 "stojan FOCC odpovídají RoHS, Satisfies TelcordiaGR-1209 a GR-1221.

DWDM MUX&DEMUX 19

Snadná instalace 、 Jasná identifikace

Režim upevnění modulu LGX a stojanu je upevňovací spona nýtového typu, která je vyrobena z materiálu Nylon schváleného UL94V-2. Snadno se instaluje a rozebírá. Každý pracovní port stojanu má vlnovou značku vytištěnou laserem, což je pro uživatele výhodné.

DWDM MUX&DEMUX 19

Přizpůsobitelné

Typ stojanu FOCC DWDM 19 "je k dostání v provedení z jednoho kusu a zásuvky a lze jej přizpůsobit pro jednosměrný nebo obousměrný přenos, aktualizační porty, monitorovací porty atd. Podle požadavků zákazníka.

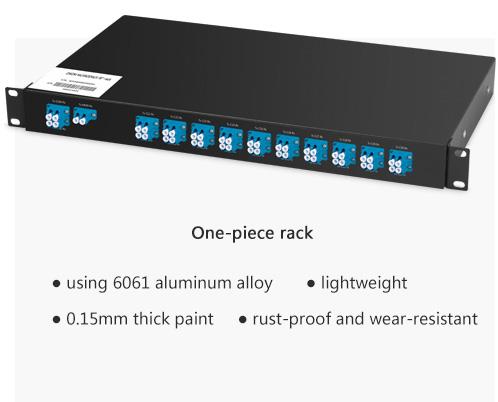

Typ stojanu je volitelný

Struktura optické dráhy je volitelná ； Přizpůsobitelná


Režim jednosměrného obousměrného přenosu
Vlnová délka MUX a DEMUX je jiná


Režim obousměrného přenosu s dvěma vlákny
Vlnová délka MUX a DEMUX je stejná

Nižší ztráty vložení

Nižší ztráta zasunutí činí 19 "stojan DWDM
mají nižší útlum signálu v provozu,
čímž se sníží spotřeba energie
vysílač signálu.

Vyšší izolace

Vyšší izolační hodnota umožňuje dostatečný signál
izolace během přenosu více signálů v EU
19 "stojan DWDM, který účinně brání přeslechu
mezi signály a způsobující zkreslení přenosového signálu.

Starší technologie výroby

19-palcový stojan FOCC DWDM MUX & DEMUX zraje
výrobní technologie, stabilní a spolehlivý výkon,
podporuje práci v drsném prostředí - 40
~ + 85 ℃ a zajišťuje stabilní přenos signálů.

aplikace

Produkty DWDM MUX a DEMUX 19 "1U rack mají vlastnosti nízké ztráty vložení, nízké polarizace, vysoké izolace kanálů a vysoké stability a spolehlivosti prostředí, DWDM má kanálový odstup 100 GHz, 200 GHz, je vhodný pro dálkové, velké kapacita trunkové sítě nebo ultravysokapacitní hlavní uzly MAN, je široce používán v telekomunikačních 5G, MAN, páteřních sítích, datových centrech atd.
