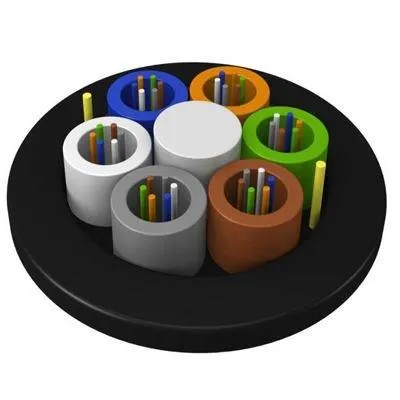

Pletená volná trubka Nekovová FRP síla, ne-obrněný optický kabel GYFTY
Kabel z optických vláken GYFTY je nekovový kabel používaný pro přenosový systém, nadměrné hromové plochy a vysoké elektromagnetické rozhraní. Její použití je především pro použití v anténách nebo potrubích. Dodáváme jak jednovidový kabel GYFTY, tak multimode kabely GYFTY. GYFTY FRP se nachází ve středu jader jako nekovový pevnostní člen. Kabelové trubky, které jsou naplněny výplňovou hmotou, jsou splétány kolem pevnostního členu. Pak se aramidová příze aplikuje na vodotěsný materiál, kabel je doplněn PE pláštěm. Kabely GYFTY jsou k dispozici od 2 jádrových po 144 jádra. Používá se v oblasti vysokého napětí pro dálkovou komunikaci. |  |
 |  |
|  |
Vlastnosti:
1) Úplná průřezová vodotěsná konstrukce pro zajištění dobrého blokování vody a odolnosti proti vlhkosti
2) Uvolněná trubka je naplněna speciální mastí pro ochranu klíčových vláken
3) Vysoce modulární sklolaminát vyztužený plastem (FRP) centrální pevnostní člen
4) S all-dielektrickou (nekovovou) strukturou a nízkou hmotností je vlákno vhodné pro pokládku, výborné v anti-elektromagnetické kapacitě a použitelné v energetickém systému av multithunder prostoru.
Ukazatele výkonnosti:
Použití: Vhodné pro dálkovou komunikaci a vnitřní komunikaci
Způsob pokládky: režie, potrubí
Provozní teplota: -40 ~ + 70 ℃
Poloměr ohybu: statický 10násobek průměru kabelu
Dynamický 20násobek průměru kabelu
Struktura a technické specifikace
| zvýšit o 2 vlákna | počet vláken | tutubes + výplně | Maximální počet vláken v trubce | průměr kabelu (mm) | hmotnost kabelu (kg / km) | pevnost dlouhá / krátkodobá (N) | dlouhá / krátká doba (N / 100mm) |
| GYFTY-2 ~ 36Xn | 2 až 36 | 6 | 6 | 10.6 | 92 | 400/1000 | 300/1000 |
| GYFTY-38 ~ 60Xn | 38 až 60 ° C | 5 | 12 | 11.4 | 110 | 400/1000 | 300/1000 |
| GYFTY-2 ~ 42Xn | 2 až 42 | 7 | 6 | 11.2 | 102 | 600/1500 | 300/1000 |
| GYFTY-44 ~ 72Xn | 44 až 72 | 6 | 12 | 12.4 | 116 | 600/1500 | 300/1000 |
| GYFTY-2 ~ 48Xn | 2 až 48 | 8 | 6 | 12.4 | 130 | 1000/3000 | 300/1000 |
| GYFTY-50 ~ 96Xn | 50 až 96 | 8 | 12 | 13.6 | 160 | 1000/3000 | 300/1000 |
| GYFTY-98 ~ 120Xn | 98 ~ 120 | 10 | 12 | 15.6 | 206 | 1000/3000 | 300/1000 |
| GYFTY-122 ~ 144Xn | 122 - 144 | 12 | 12 | 17.5 | 250 | 1000/3000 | 300/1000 |
| GYFTY-146 ~ 192Xn | 146 ~ 192 | 8 | 6 | 17.5 | 260 | 1000/3000 | 300/1000 |
Poznámka: 1.suffix Xn označuje typ vlákna a viz podrobnosti v ilustraci kabelů FOCC
2. barevné uspořádání vláken a trubek je uvedeno v tabulce identifikace barev .
Vlákno třídy A:
* Nádherná flexibilita
** Rychlost a stabilita
*** Dlouhý přenos Vzdálenost
Nekovový pevnostní člen FRP:
* Antikorozní, vysoká pevnost
** Centrální pevnostní člen zvyšuje
kompresní vlastnosti kabelu a
chrání vlákno
Vnější plášť :
* Všechny nové PE materiály
**Hladký povrch
*** Antikorozní ochrana
****Šetrný k životnímu prostředí
Dostatečné množství:
* Dostatečné množství je náš slib.
** Měření měřicích přístrojů je vytištěno velmi dobře.
Barva vlákna Identifikace volné trubice s FOCC
Vlákna v kabelech lze identifikovat pomocí standardní identifikace barev v souladu s normou YD / T901-2001.
Standardní identifikace barev
Poznámka: A. je-li počet vláken jedné volné trubice menší než 12, vlákna jsou identifikována jako barva NO.1 na proudu.
Ve standardním barevném označení lze bílou barvu NO.6 nahradit přírodní barvou, která se nazývá standardní identifikace barev W.
Barva Identifikace volných trubek v kabelu
volná ztráta kabelu může být identifikována pánevovým chromatografem
Pilotní chromatograf
Pan-chromatograf
Aplikace:
Komunikace na dlouhé vzdálenosti a místní sítě (LAN).
Aplikace antény a potrubí / potrubí.
