Pancéřovaný kabel z ocelových drátů GYTA53 s lankem

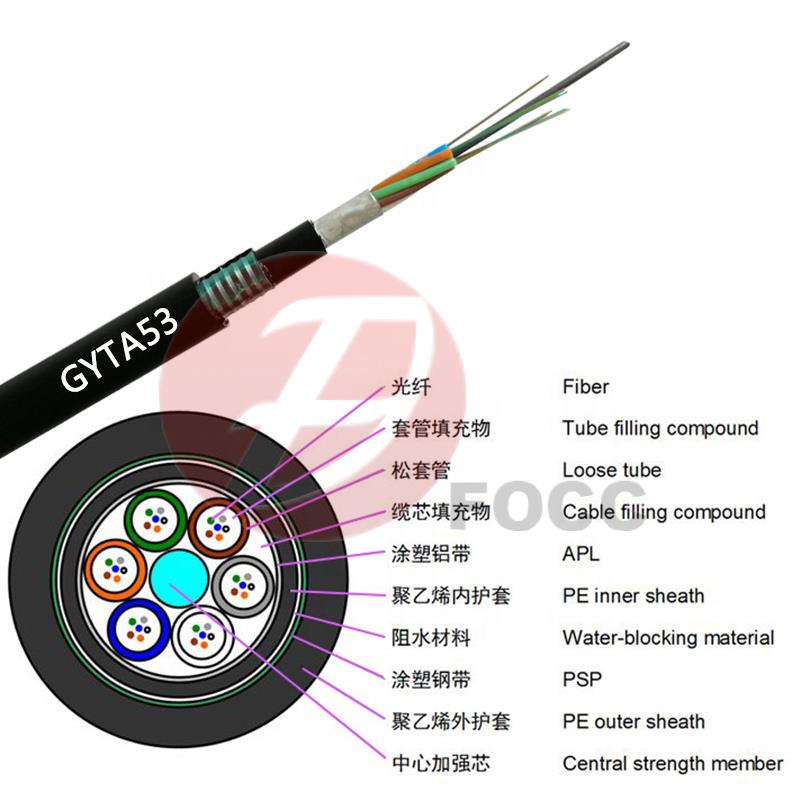

Vlákna, 250 μm, jsou umístěna ve volné trubce z plastu s vysokým modulem. Trubky jsou naplněny vodou odolnou náplní. Ocelový drát, někdy obalený polyethylenem (PE) pro kabel s vysokým počtem vláken, se nachází ve středu jádra jako kovový pevnostní člen. Trubky (a výplně) jsou uvázány kolem pevnostního členu do kompaktního a kruhového jádra kabelu. Kolem jádra kabelu je aplikován hliníkový polyethylenový laminát (APL). který je naplněn plnící hmotou, aby byl chráněn před vniknutím vody. Pak je jádro kabelu zakryto tenkým PE vnitřním pláštěm. Poté, co je PSP podélně aplikován na vnitřní plášť, je kabel doplněn vnějším pláštěm PE
Vlastnosti:
Optické vlastnosti:
| G.652 | G.655 | 50 / 125μm | 62,5 / 125μm | ||
| Útlum (+ 20 ℃) | @ 850 nm | ≤3,0 dB / km | ≤3,0 dB / km | ||
| @ 1300 nm | ≤1,0 dB / km | ≤1,0 dB / km | |||
| @ 1310 nm | ≤0,36dB / km | ≤0,40dB / km | |||
| @ 1550 nm | ≤0,22dB / km | ≤0,23dB / km | |||
| Šířka pásma (třída A) | @ 850 nm | ≥ 500MHz · km | ≥200MHz · km | ||
| @ 1300 nm | ≥1000MHz · km | ≥600MHz · km | |||
| Numerická clona | 0,200 ± 0,015NA | 0,275 ± 0,15NA | |||
| Mezní délka kabelu | <1260> | <1480> | |||
Struktura a technické specifikace
| zvýšit o 2 vlákna | počet vláken | tutubes + výplně | Maximální počet vláken v trubce | průměr kabelu (mm) | hmotnost kabelu (kg / km) | pevnost dlouhá / krátkodobá (N) | dlouhá / krátká doba (N / 100mm) |
| GYTA-2 ~ 30Xn | 2 až 32 | 6 | 6 | 14 | 210 | 1000/3000 | 1000/3000 |
| GYTA-38 ~ 72Xn | 38 až 72 | 6 | 12 | 15.7 | 250 | 1000/3000 | 1000/3000 |
| GYTA-74 ~ 96Xn | 74 až 96 | 8 | 12 | 17.4 | 290 | 1000/3000 | 1000/3000 |
| GYTA-98 ~ 120Xn | 98 ~ 120 | 10 | 12 | 19 | 345 | 1000/3000 | 1000/3000 |
| GYTA-122 ~ 144Xn | 122 - 144 | 12 | 12 | 20 | 420 | 1000/3000 | 1000/3000 |
| GYTA-146 ~ 216Xn | 144 až 216 ° C | 18 | 12 | 20 | 428 | 1000/3000 | 1000/3000 |
Poznámka: 1.suffix Xn označuje typ vlákna a viz podrobnosti v ilustraci kabelů FOCC
2. barevné uspořádání vláken a trubek je uvedeno v tabulce identifikace barev .
Barva vlákna Identifikace volné trubice s FOCC
Vlákna v kabelech lze identifikovat pomocí standardní identifikace barev v souladu s normou YD / T901-2001.
Standardní identifikace barev
Poznámka: A. je-li počet vláken jedné volné trubice menší než 12, vlákna jsou identifikována jako barva NO.1 na proudu.
Ve standardním barevném označení lze bílou barvu NO.6 nahradit přírodní barvou, která se nazývá standardní identifikace barev W.
Barva Identifikace volných trubek v kabelu
volná ztráta kabelu může být identifikována pánevovým chromatografem
Pilotní chromatograf
Pan-chromatograf
Aplikace:
Komunikace na dlouhé vzdálenosti a místní sítě (LAN).
Aplikace antény a potrubí / potrubí.
