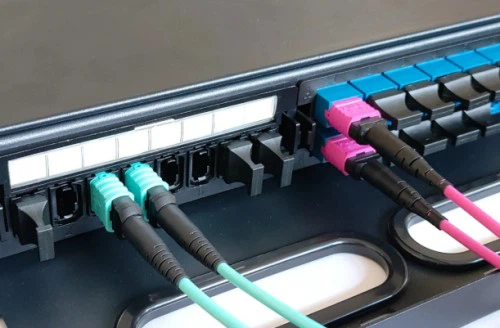

VláknoMPO konektorpředstavuje základní pilíř v moderní telekomunikační infrastruktuře, navržený tak, aby konsolidoval více optických kanálů do jediného, mechanicky přenosného (MT) rozhraní ferule. Tato multi-vláknová push- architektura, která funguje v konfiguracích s 8, 12, 16 nebo 24 vlákny,-se speciálními variantami, které se rozšiřují až na 72 vláken, pro rozsáhlé-optické přepínací matice{8}} zásadně změnila ekonomiku a fyziku propojení s vysokou{11}}hustotou. Odpověď na otázku, zda tyto konektory zvládají velkou šířku pásma, není pouze kladná; to je důvod, proč inženýři datových center v noci spí.
Paralelní optika vše změnila
V době, kdy se 10gigabitový Ethernet cítil jako přehnaný, nikdo nepředpokládal explozi šířky pásma, kterou bude vyžadovat školení v oblasti cloud computingu a AI. Odvětví reagovalo paralelní optikou-přenosovým paradigmatem, kde více vláknových pruhů funguje současně, místo aby v jednom vláknu strkali více bitů. Zde se multi-konektory MPO staly nepostradatelnými.
Vezměte si jako příklad 40GBASE-SR4. Čtyři přenosová vlákna tlačí každé 10 Gb/s, zatímco čtyři přijímající vlákna tuto propustnost zrcadlí. 8-vláknový MPO to zvládá čistě. Přejděte až na 100 GBASE-SR4 a stejné fyzické rozhraní pojme 25 Gb/s na pruh přes těchto osm vláken. Konektor se nezměnil. Technologie kódování a transceiveru ano.
400G paralelní aplikace? Stále území MPO. Transceivery QSFP-DD a OSFP využívají buď 8-vláknové konfigurace se 100 Gb/s na dráhu (díky pokrokům v modulaci PAM4), nebo 16vláknové uspořádání pro nasazení 400G-SR8. Generace 800G přicházející do zařízení hyperscale využívá tato 16vláknová MPO rozhraní s 8 vysílacími a 8 přijímacími kanály pracujícími rychlostí 100 Gb/s za kus.
Nikdo v roce 1996, který navrhoval originální MTP konektor s US Conec a Corning, nepředvídal aplikace 1,6 Terabit. Tvarový faktor však přetrvává. To je pozoruhodná výdrž na to, co se rovná přesně -broušené plastové objímce.
Ztrátové rozpočty jsou brutální rychlostí
Zde je něco, co se v marketingových materiálech příliš často neobjevuje: rychlejší neznamená více odpouštět. 40G multimódový standard SR4 umožňoval vložnou ztrátu 1,5 dB mezi transceiverem a transceiverem. Porovnejte to s typickou světlou výškou 2,2 dB v samotných transceiverech a máte „ochranné pásmo“ 0,7 dB pro kontaminaci skutečného -světa-, výrobní tolerance, přesnost testovacího zařízení.
Tento ochranný pás se s rostoucí rychlostí zmenšuje.
Výkon Fiber MPO konektoru závisí na parametrech geometrie koncové-plošky kodifikované v IEC PAS 61755-3-31. Polský úhel, výška vyčnívajících vláken, výškový rozdíl napříč polem. Když dvanáct nebo šestnáct špiček vláken musí dosáhnout fyzického kontaktu současně v rámci otisku objímky menší než je vaše miniatura, požadavky na mechanickou přesnost budou skutečně působivé. Výškový rozdíl přesahující specifikaci znamená, že některá vlákna se správně spojují, zatímco jiná vykazují zvýšený vložný útlum nebo snížený vratný útlum.
Citlivost na kontaminaci vše umocňuje. Průmyslové odhady naznačují, že 80 % selhání optických sítí má původ v kontaminaci konektorů. Jedna částice na jednom konci vlákna-v rámci MPO-24 může kaskádovitě procházet celým spojem. Terénní technici, kteří strávili čtyřicet-pět minut hledáním problémů s občasnými ztrátami, jen aby objevili mikroskopické úlomky, mají tendenci vyvinout náboženskou oddanost ke kontrole-protokolů před kamarádem.
Proč jsou 16vláknové varianty důležité
12-vláknový MPO dominoval roky. Aplikace, které potřebují pouze 8 aktivních vláken (jako 40G a 100G SR4), jednoduše ponechaly prostřední čtyři pozice nevyužité-zbytečné, ale funkční. Poté do obrazu vstoupily 400G-SR8 a 800G-SR8.
Osm vysílání plus osm příjmu se rovná šestnácti vláknům. 16vláknový konektor MPO to řeší přímo a balí vlákna do jedné řady s posunutým designem klíče, který zabraňuje náhodnému spojení s 12 nebo 24vláknovými variantami. Prevence fyzického poškození prostřednictvím nekompatibility.
US Conec MTP-16 a Senko SN-MT představují další-generaci implementací tohoto konceptu s velmi malým tvarovým faktorem (VSFF). Zlepšení hustoty jsou ohromující: 216 konektorů SN-MT se vejde tam, kde by se vešlo 80 tradičních 16vláknových MPO. Pro operátory hyperscale, kde prostor v racku přímo koreluje s provozními náklady, tento poměr ospravedlňuje okamžité přijetí.
Jedno{0}}režimové verze s leštěním pod úhlem fyzického kontaktu (APC) se prosazují do aplikací 800G-DR8 a LR8 na delší vzdálenosti. Potlačení-zpětného odrazu, které APC poskytuje, se stává-nevyjednávatelným, když snížený poměr signálu-k-šumu modulace PAM4 neponechává žádný prostor pro rušení odražené energie.
Problém polarity přetrvává
Každý, kdo strávil skutečný čas ve strukturované kabeláži datových center, ví, že správa polarity zůstává nejfrustrujícím aspektem více{0}}vláknové konektivity. Tři standardizované metody (typ A, B a C) se pokoušejí zajistit připojení vysílačů k přijímačům prostřednictvím různých kombinací kazetových a kmenových kabelů. TIA-568.3-E nedávno představila univerzální metody polarity U1 a U2, aby zjednodušila nasazení, ale starší instalace zůstávají jen mozaikou.
Špatný výběr typu polarity nezpůsobí okamžité katastrofické selhání. Způsobuje to šílený příznak „některé porty fungují, některé ne“, který spotřebovává hodiny řešení problémů. Technici zbytečně zaměňují propojovací kabely. Zařízení dostane RMA bez skutečné závady. Provozní náklady na záměnu polarity v rámci nasazení s 5 000 porty se sčítají rychleji, než si nákupní týmy uvědomují.
Pomohou vizuální lokátory poruch. Vyhrazené nástroje pro ověřování polarity pomáhají více. Nic však nenahradí kázeň v dokumentaci při počáteční instalaci,-kázeň, kterou běžně kompromituje časový tlak a rozpočtová omezení.
Testování rozhraní MPO: Úroveň 1 vs. Úroveň 2
Certifikační testování pro MPO-ukončené odkazy se řídí stejnou strukturou úrovní jako certifikace s jedním-vláknem. Úroveň 1 (základní) zachycuje ztrátu, délku a polaritu na kanál. Úroveň 2 (rozšířená) přidává charakteristiku OTDR ukazující útlum, kvalitu spoje a odrazivost konektoru po celé délce spoje.
Výpočet spolehlivosti testu je u více-vláknových konektorů nepříjemný. Zvažte: při 95% spolehlivosti (2-sigma) může zhruba 5 % výsledků jednotlivých testů vláken spadat mimo očekávanou přesnost. U duplexního LC spojení je to zvládnutelné. U 12vláknového MPO se dvanáct nezávislých 5% pravděpodobností skládá se zhruba 60% pravděpodobností, že alespoň jedno měření vlákna nedosahuje očekávané přesnosti na konektor.
To není chyba technologie MPO. Je to statistická realita, které musí testovací metodiky vyhovět. Operátoři hyperškálování obvykle stanovují vlastní kritéria přijetí, než aby se spoléhali na obecné standardy, právě proto, že jejich škála nasazení činí falešná odmítnutí provozně nákladná, zatímco falešná přijetí vytváří zátěž při odstraňování problémů.
Moderní testovací zařízení, jako je MultiFiber Pro od společnosti Fluke nebo řešení VIAVI, zjednodušilo to, co dříve vyžadovalo-roztahování kabelů a kanálů{1}}pomocí-ověření kanálů pomocí duplexního zařízení OLTS. Testování kabelů MPO pomocí jednovláknových přístrojů stále funguje, ale zabírá neúměrně čas technikům a zvyšuje riziko kontaminace opakovanými cykly párování.
400G a 800G: MPO zůstává centrální
Tréninkové klastry umělé inteligence v Severní Virginii, Singapuru a Dublinu tlačí na hustotu provozu, která by se před pěti lety zdála absurdní. Propojení GPU-k{2}}GPU v rámci výpočetních modulů vyžaduje šířku pásma 400G a 800G s citlivostí latence měřenou v mikrosekundách. Infrastruktura konektoru Fiber MPO umožňující tyto pracovní zátěže vypadá nevýrazně-před{7}}ukončenými hlavními kabely, kazetami, propojovacími panely-, ale představuje desetiletí mechanického zdokonalování.
Tvarové faktory transceiveru QSFP-DD a OSFP, které řídí tyto rychlosti, předpokládají rozhraní MPO. Kabely Breakout převádějí zakončení MPO{4}}12 nebo MPO-16 na duplexní LC pro kompatibilitu se staršími zařízeními nebo nízkorychlostními serverovými síťovými kartami, maximalizují využití portů a chrání investice napříč generacemi technologií.
A co alternativy? LC duplex zůstává dominantní pro jedno{0}}kanálové aplikace a dlouhodobé{1}}rozmístění WDM. Konektory SN a CS splňují požadavky VSFF, kde se dokonce hustota MPO ukazuje jako nedostatečná. Ale pro paralelní optiku s krátkým{4}}dosahem v rozsahu 100G až 800G zůstávají výchozím rozhraním více-vláknové konektory MPO. Podpora ekosystému-vysílače a přijímače, kabely, kazety, testovací zařízení-vytvářejí impuls, který alternativní typy konektorů těžko překonávají.
Realita instalace Inženýři v terénu vědí
Teoretická kapacita šířky pásma neznamená nic, pokud instalace v terénu naruší integritu konektoru. Konec ferule MPO-požaduje protokoly kontroly a čištění, které mohou konektory LC a SC někdy tolerovat přeskakování. Větší plocha protilehlého povrchu umožňuje migraci kontaminace během pokusů o čištění-nečistoty z polohy jedna se přesune do polohy dvě, když se čistící hadřík posouvá.
Zkušení montéři před čištěním zkontrolují, aby nedošlo ke znečištění nedotčených konektorů. Po vyčištění znovu zkontrolují, aby ověřili výsledky. Chápou, že narušení poloměru ohybu ve vedení hlavního kabelu vytváří ztráty makroohybem, které jsou během instalace neviditelné, ale zničující pro propojení rozpočtů. Uvědomují si, že nesoulad v počtu vláken mezi součástmi způsobuje selhání zarovnání, které nevyřeší žádné čištění.
Rozdíl mezi praxí instalace učebnic a termínem-realitou pod tlakem určuje skutečný-výkon MPO. Dodavatelé nabízející konkurenční nabídky ne vždy přidělují adekvátní pracovní dobu pro řádnou certifikaci. Vlastníci sítě, kteří přeskočí akceptační testování, objeví problémy o měsíce později, když provoz aplikace odhalí okrajové odkazy.
Co znamená 1.6 Terabit pro vývoj konektorů
Pokud 800G představuje dnešní náběžnou hranu, rýsuje se v plánech 1,6 terabitu na jízdní pruh. 16vláknová architektura MPO podporující 800G se přirozeně rozšiřuje: 8 vysílacích vláken rychlostí 200 Gb/s na pruh plus 8 přijímacích vláken odpovídá souhrnné rychlosti 1,6 Tb/s. Mechanické rozhraní konektoru se zásadně nemění. Optoelektronika transceiveru a modulační formáty nesou technickou zátěž.
Spolu{0}}kombinovaná optika a -integrovaná optika mají za cíl posunout fotoniku blíže k přepínacím ASIC, což může potenciálně snížit vzdálenosti kabeláže mezi stojany-. Zda tyto architektury snižují relevanci MPO, zůstává spekulativní. Formát více-vláknového konektoru se může jednoduše posunout z propojení stojanu-do-rozvaděče k vnitřním hranicím šasi. Požadavky na přesné vyrovnání a citlivost na znečištění nezmizí bez ohledu na to, kde končí konektory.
Otázka šířky pásma, zodpovězená přímo
Zvládnou vláknové MPO konektory velkou šířku pásma? V současné době podporují 800 Gb/s v produkčním prostředí a podle stávajících specifikací rozhraní se škálují na 1,6 Tb/s. Formát konektoru, který se zdál být účelový-vytvořený pro aplikace 40G v polovině roku 2010, se elegantně rozšiřuje prostřednictvím několika generací technologií tím, že vyhovuje hustšímu počtu vláken, užším výrobním tolerancím a lepším rychlostem pruhů transceiveru.
Limitujícími faktory nejsou mechanická omezení MPO. Jsou to rozpočty ztrát, kontrola kontaminace, řízení polarity a kvalita instalace. Organizace nasazující vysoko-pásmovou infrastrukturu s více-vláknovou MPO kabeláží dosahují úspěchu díky inspekční disciplíně, správnému výběru testovací metodiky a postupům dokumentace, které umožňují budoucí řešení problémů.
Architektům datových center, kteří vyhodnocují investice do strukturované kabeláže, poskytuje infrastruktura trunků založená na MPO{0}}migraci ze 100G přes 400G na 800G bez velkoobchodní výměny. Varianty s 8-a 16-vlákny řeší současné požadavky na paralelní optiku, zatímco konfigurace s 24{11}}vlákny nabízí prostor pro rozšíření. Před{12}}ukončené sestavy zkracují časové osy nasazení ve srovnání s ukončením v terénu a kazetové architektury zjednodušují přesuny-přidání-změny v průběhu životního cyklu zařízení.
Multi-vláknový konektor MPO nezvládá pouze vysokou šířku pásma. V paralelních nasazeních optiky, která dominují hyperškálovým a podnikovým datovým centrům, zůstává jedinou praktickou volbou rozhraní. Tato pozice na trhu nebyla náhodná. Tři desetiletí mechanického zdokonalování, vývoje standardů a budování ekosystémů vytvořilo infrastrukturu, kterou růst šířky pásma spíše potvrdil než zastaral.
