Často kladené otázky o propojovacích kabelech Fiber Patch

Propojovací kabely z optických vláken nebo propojovací kabely z optických vláken jsou v moderních sítích životně důležité a zajišťují spolehlivý a vysokorychlostní přenos dat. Propojují zařízení pomocí optických vláken a jsou k dispozici v různých typech, jako jsou single-mode a multimode, aby vyhovovaly různým aplikačním potřebám. Níže jsou uvedeny nejčastější dotazy (FAQ) o optických propojovacích kabelech, které poskytují odpovědi, které vám pomohou lépe porozumět jejich typům, plášťům a aplikacím.

Nejčastější dotazy týkající se definice, typů a konektorů propojovacích kabelů datového centra

Q1: Co je to optický propojovací kabel?

A1: Propojovací kabel z optických vláken je kabel z optických vláken s konektory na obou koncích pro přenos optických signálů mezi různými optickými komunikačními nebo síťovými zařízeními. Tyto propojovací kabely se obvykle používají pro připojení na krátkou vzdálenost v datových centrech nebo mezi stojany pro připojení optických distribučních rámců a zařízení, jako jsou přepínače, směrovače a konvertory médií. Umožňují efektivní přenos dat mezi zařízeními. Optický kabel má ochranný plášť, který zabraňuje poškození vlákna a zároveň podporuje vysokorychlostní přenos dat na delší vzdálenosti.

Q2: Jaká je konstrukce optického propojovacího kabelu?

A2: Konstrukce optického propojovacího kabelu obvykle zahrnuje následujících šest komponent:

1. Jádro: Nachází se ve středu optického vlákna a používá se pro přenos světelných vln.

2. Plášť: Nachází se kolem jádra a omezuje světelné vlny uvnitř jádra. Obložení je obvykle vyrobeno z oxidu křemičitého a někdy z plastu.

3. Povlak: Nachází se ve vnější vrstvě vlákna a slouží k ochraně holého vlákna.

4. Tlumič: Chraňte vlákno před ohybem.

5. Kevlar: Zlepšete pevnost v tahu a vyhněte se poškození vláken tahem.

6. Bunda: Schopná odolat vysokým nárazům a je izolována od teploty, vlhkosti a prachu. Konvenční požární klasifikace jsou OFNR, OFNP a LSZH.

Q3: Jaké jsou typy optických propojovacích kabelů?

A3: Fiber patch kabely se dodávají v různých typech na základě různých faktorů, jako je přenosová vzdálenost, typ přenosu a struktura kabelu. Zde jsou klíčové typy:

1. Přenosová vzdálenost: Fiber patch kabely lze klasifikovat jako single mode nebo multimode. Jednorežimové kabely (OS2) se používají pro komunikaci na dlouhé vzdálenosti, typicky v páteřních nebo rozlehlých sítích. Multimode kabely, vhodné pro kratší vzdálenosti a dále klasifikované na základě výkonu, jako OM1, OM2, OM3 a OM4, jsou každý navrženy pro specifické potřeby vzdálenosti a šířky pásma.

2. Typ přenosu: Fiber patch kabely mohou být buď kříženého typu AA, kde oba konce mají stejný konektor, nebo přímého typu AB, kde jeden konec má konektor typu A a druhý konektor typu B . Volba typu přenosu závisí na konkrétních požadavcích na připojení mezi zařízeními.

3. Struktura kabelu: Na základě struktury kabelu lze optické propojovací kabely rozdělit na simplexní a duplexní. Simplexní kabely používají jedno vlákno pro jednosměrný přenos dat a obvykle slouží pro spojení bod-bod. Duplexní kabely obsahující dvě vlákna podporují obousměrnou komunikaci a běžně se používají v síťových nastaveních.

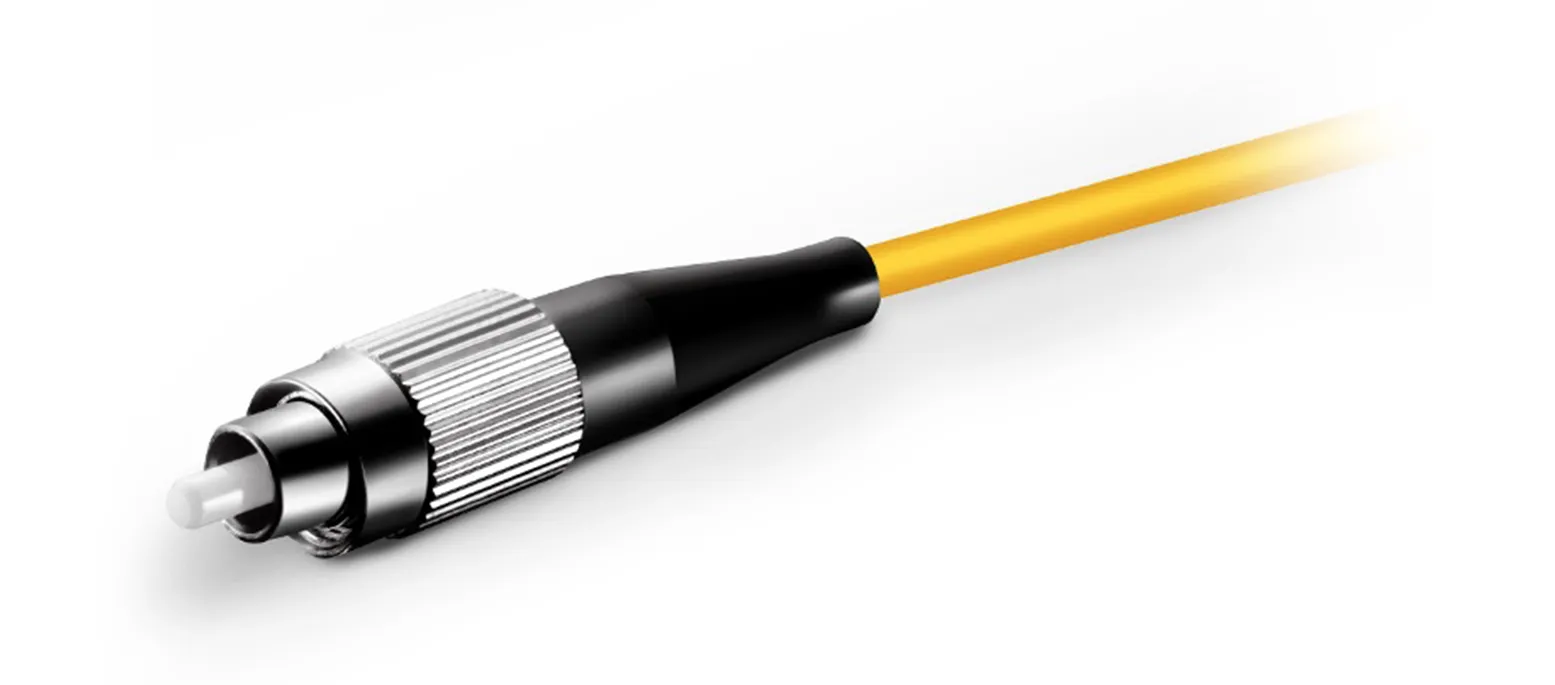

Q4: Jaké jsou typy konektorů optických propojovacích kabelů?

Odpověď 4: Fiber patch kabely mají různé typy konektorů, z nichž každý je navržen pro specifické aplikace. Mezi nejběžnější typy konektorů patří:

Q5: Jaké jsou typy leštění konektorů pro optické propojovací kabely?

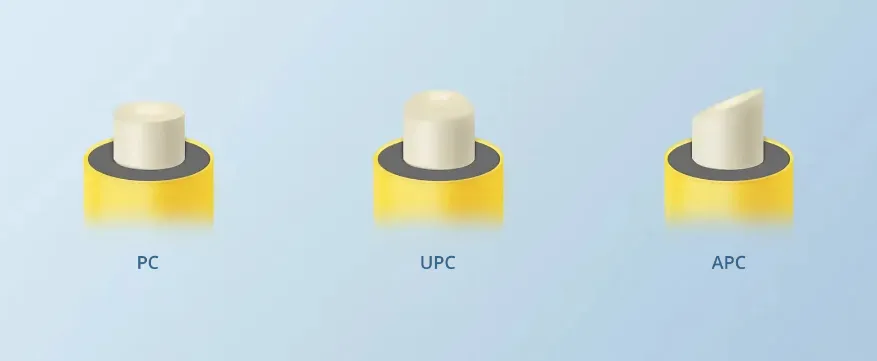

A5: Typ leštění použitého na vlákno hraje zásadní roli v celkovém výkonu systému optických vláken. Běžně se používají tři primární typy leštění: fyzický kontakt (PC), ultra fyzický kontakt (UPC) a úhlový fyzický kontakt (APC).

PC: Koncová plocha vlákna má mírné válcové zakřivení, jehož cílem je eliminovat nebo zlepšit vzduchovou mezeru. Vzhledem k poměrně zastaralému výkonu nemohlo PC splnit vyšší nároky na kvalitu optického připojení v moderním telekomunikačním průmyslu a bylo postupně nahrazováno špičkovým UPC.

UPC: Na základě vlastností konvexního čela PC poskytuje rozšířená metoda leštění nižší hodnoty (ORL) nebo odrazivosti a poskytuje spolehlivější signály. Používá se především pro TV, telefonní a datové systémy.

APC: Koncová plocha vlákna je leštěná pod úhlem 8 stupňů pro těsnější spojení a menší vzduchové mezery. Používá se hlavně v systémech FTTX, PON a dalších WDM.

Další informace o typech leštěných konektorů pro vlákna najdete v části Konektor PC vs. UPC vs. APC: Výběr správného typu konektoru vlákna.

Časté dotazy o funkcích a aplikacích propojovacích kabelů datových center

Q1: Jaké jsou pláště propojovacích kabelů z optických vláken?

A1: Plášť propojovacího kabelu z optických vláken je ochranná vrstva pro vnitřní optické vlákno, které poskytuje odolnost a bezpečnost v různých prostředích. Mezi běžné typy plášťů propojovacích kabelů z optických vláken patří:

PVC (stoupačka/OFNR): PVC pláště se obvykle používají ve vnitřních aplikacích. Poskytují přiměřenou ochranu před fyzickým poškozením a jsou cenově výhodné, ale nejsou vhodné do prostředí s vysokou teplotou nebo do venkovního prostředí, protože při hoření uvolňují toxické plyny.

LSZH (Low Smoke Zero Halogen/LSOH): Bundy LSZH jsou šetrné k životnímu prostředí a mají dobré vlastnosti zpomalující hoření, které mohou snížit emise toxického kouře a halogenů v případě požáru. I když jsou dražší než PVC, mají lepší požární odolnost, díky čemuž jsou ideální pro vnitřní prostory s důrazem na bezpečnost, jako jsou datová centra, kanceláře a veřejné budovy.

OFNP (Plenum): Bundy OFNP jsou vyrobeny z materiálů nejvyšší odolnosti proti ohni a jsou navrženy pro použití v přetlakových prostorech, jako jsou ventilační potrubí nebo přetlakové systémy vratného vzduchu. Zabraňují šíření plamenů a snižují emise kouře. Díky zpětné kompatibilitě mohou propojovací kabely OFNP nahradit kabely OFNR.

Q2: Jaké jsou aplikace optických kabelů?

A2: Optické kabely se používají v různých aplikacích, protože mohou přenášet data na velké vzdálenosti vysokou rychlostí s minimální ztrátou signálu. Mezi běžné použití patří:

Připojování optických modulů a dalších produktů pro optický přenos. Jednorežimové moduly používají jednorežimové propojovací kabely, zatímco vícerežimové moduly mohou používat odpovídající propojovací kabely v závislosti na datové rychlosti. Následující tabulka ukazuje rychlost a vzdálenost jednovidových a vícevidových propojovacích kabelů z optických vláken:

Připojení optických transceiverů, video optických terminálů a dalších produktů podnikové sítě.

Připojení k panelům, skříním a šasi.

Připojení k MUX, OADM a dalším zařízením WDM.

Připojte další zařízení, jako jsou MTP boxy, ONU, měřicí přístroje atd.

Q3: Proč je optický kabel mnohem rychlejší než měděné kabely?

A3: Kabely z optických vláken jsou rychlejší než kabely měděné, protože používají světelné signály (fotony) místo elektrických signálů (elektrony), což umožňuje přenos dat téměř rychlostí světla, aniž by jim bránil odpor nebo kapacita; mají menší útlum signálu na dlouhé vzdálenosti, jsou imunní vůči elektromagnetickému rušení, nabízejí výrazně vyšší šířku pásma pro potřeby moderní vysokorychlostní komunikace a vyhýbají se problémům s přeslechy, které mohou zhoršit kvalitu přenosu v měděných kabelech.

Q4: Lze propojovací kabely ohnout kolem ostrého rohu?

A4: Fiber patch kabely by obecně neměly být ohýbány kolem ostrých rohů, protože to může způsobit poškození vláken uvnitř, což vede ke ztrátě signálu nebo přerušení. Pro prostředí, kde je ohýbání nevyhnutelné, se však doporučuje používat optické propojovací kabely necitlivé na ohyb. Tyto kabely jsou speciálně navrženy tak, aby vydržely silnější ohyby, aniž by došlo ke snížení výkonu.

Standardy ITU-T G.657 nabízejí různé úrovně necitlivosti jednovidových propojovacích kabelů na ohyb: Optické propojovací kabely G.657.A1 mají minimální poloměr ohybu 10 mm a optické propojovací kabely G.657.A2 7,5 mm. . G.657.A2 je více necitlivý na ohyb a je vhodný pro instalace vyžadující těsnější ohyby. V závislosti na vašich konkrétních potřebách si můžete vybrat vhodný standard pro zajištění optimálního výkonu a flexibility pro vaše instalační prostředí.

Q5: Jak správně udržovat propojovací kabely z optických vláken?

Odpověď 5: Správná údržba optických propojovacích kabelů je nezbytná pro zajištění optimálního výkonu, předcházení poškození a prodloužení jejich životnosti. Zde jsou některé klíčové postupy pro správnou údržbu optických propojovacích kabelů:

1. Používané propojovací kabely neohýbejte a nesmyčkujte, protože to zvýší útlum světla v procesu přenosu. Poloměr ohybu musí být při ohýbání nebo navíjení větší nebo roven 150 mm.

2. Chraňte objímku konektoru a jeho konec před otlačením a znečištěním a ihned po demontáži nasaďte protiprachový uzávěr.

3. Při připojování konektorů propojovacího kabelu z optických vláken musí být tyto kompatibilní s typem použité příruby (adaptéru). Například propojovací kabel FC/PC-FC/APC vyžaduje připojení jednoho konektoru k adaptéru FC/PC, zatímco druhý konec k adaptéru FC/APC.
