Co je Fiber Connector?
Vláknový konektor se také nazývá konektor optického vlákna nebo konektor optického vlákna. Jedná se o přesné spojovací zařízení pro rychlé spojení optických kabelů, které umožňuje rychlé připojení a rozpojení než spojování. Konektor mechanicky orientuje vlákna vláken a umožňuje světlu procházet a cestovat kabelem bez přerušení.
Na rozdíl od elektrických konektorů umožňuje konektor z optických vláken místo elektrických signálů světelné signály. To vyžaduje, aby konektor byl mnohem přesnější. Vyznačují se nízkou ztrátou břitové destičky, nejlepší opakovatelností vkládání, vysokou návratností a dlouhou životností.
Ačkoli výrobci uvedli na trh více než 100 optických konektorů, pouze několik typů je nejoblíbenějších a široce používaných v průmyslu. Dále budeme hovořit o hlavních typech konektorů z optických vláken.
SC konektor
SC (Standard Connector, Subscriber Connector) je konektor z optických vláken, který NTT uvedl na trh v polovině-1980s. Konektor je zaklapávací čtvercový konektor s jednoduchým push-pull pohybem, podobným push-pull západkovému mechanismu běžných audio a video kabelů. Používá objímku o průměru 2,5 mm, dvakrát větší než později vyvinutý LC konektor.
Konektor SC, původně používaný v sítích Gigabit Ethernet, byl přijat specifikací TIA-568-A v roce 1991. S klesajícími výrobními náklady si pomalu získával na popularitě. Díky svému vynikajícímu výkonu dominuje v oblasti optických vláken již více než desetiletí. Přesto v dnešních sítích s optickými vlákny patří konektory SC mezi dva nejběžnější konektory optických vláken.
Vzhledem k větší velikosti tohoto konektoru, který vyžaduje více místa pro stejný počet portů, byl pomalu nahrazován modernějšími, efektivnějšími konektory, jako jsou konektory LC a MPO.
LC konektor
LC je zkratka pro "Lucent Connector". Stejně jako název byl vyvinut společností Lucent Technologies. LC konektor má 1,25mm koncovku, což je poloviční velikost SC. Tento konektor s malým tvarovým faktorem je extrémně oblíbený v datových komunikacích a je ideální pro aplikace s vysokou hustotou. V dnešní době mnoho lidí dává přednost vysoce účinné kabeláži s konektory LC optických vláken. V současnosti je nejpoužívanějším a nejúspěšnějším.
Moderní optické transceivery a aktivní síťové komponenty jsou vybaveny LC konektory, které rozšiřují masivní nasazení a aplikace.
FC konektor
FC je zkratka pro "ferrule connector". Je to první konektor z optických vláken, který používá keramickou objímku. Na rozdíl od SC a LC s plastovým tělem však používá kruhové šroubení vyrobené z poniklované nebo nerezové oceli. Koncová plocha FC optického konektoru je vložena pomocí zarovnávacího klíče a poté zašroubována do adaptéru/jacku pomocí kleštiny na vlákna. Navzdory zvýšené složitosti výroby a instalace FC konektory stále nabízejí možnosti pro přesné přístroje, jako jsou OTDR. Kromě toho je šroubovací kleština FC ideální pro scénáře použití v prostředí s vysokými vibracemi, protože zajišťuje pevné uchycení s odpruženým límcem.
Původně byl navržen pro datová centra a telekomunikační aplikace, ale jeho použití upadlo od příchodu SC a LC optických konektorů. Je to proto, že to stojí více a rychlost připojení je nižší než u SC a LC.
ST konektor
Společnost AT&T vyvinula a licencovala vláknový konektor ST (Straight Tip) krátce po představení typu FC. Má bajonetový držák a dlouhou válcovou 2,5 mm keramickou objímku pro udržení vlákna. Protože ST je odpružený, musíte zajistit, aby byly správně usazeny. Pokud máte velkou ztrátu, znovu je připojte, abyste zjistili, zda to pomůže.
Konektory ST jsou běžně vhodné pro aplikace na dlouhé a krátké vzdálenosti, jako jsou areály a vývoj aplikací s vícevidovými vlákny, podnikové sítě a vojenské aplikace.
MPO konektor
MPO je zkratka pro Multi-fiber push-on konektor. Na rozdíl od konvenčního vláknového konektoru MPO konektor obsahuje vláknové pole, které podporuje více vláken až do 12, 24 nebo 36 vláken. Kvůli složitosti nejsou konektory Multi-fiber ještě vhodné pro aplikace na místě a musí být ukončeny z výroby. Je široce používán v datových centrech s vysokou hustotou nebo v systému kabelových vláken, který vyžaduje úsporu místa.
Přestože je celková cena kabeláže mnohem vyšší než u standardních LC nebo SC, optický konektor MPO poskytuje výrazně rychlé nasazení a nízké náklady na bázi „za vlákno“.
Konektor MT-RJ
MT-RJ je zkratka pro Mechanical Transfer Registered Jack. Jedná se o duplexní konektor se zásuvkou a samčí variantou využívající zarovnávací kolíky. V současné době se již téměř nepoužívá. Specifické systémy však mohou stále vyžadovat tyto konektory pro údržbu. MT-RJ je kompatibilní pouze s multimódovými duplexními kabely. Obě vlákna vstupují do objímky, jsou spojena s její spojenou polovinou pomocí kolíků a otvorů, podobně jako MPO/MTP konektor.

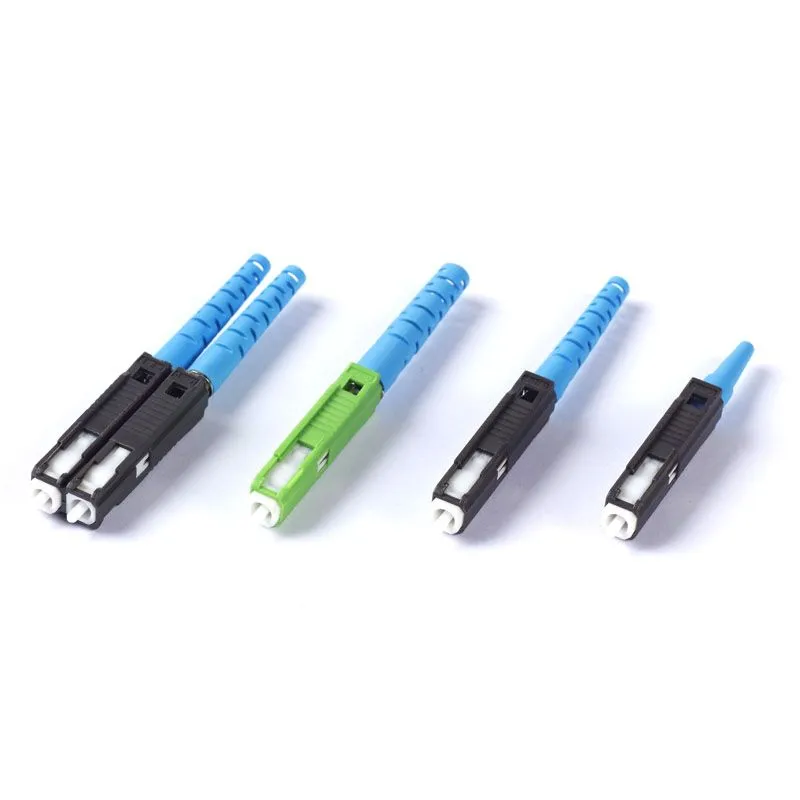

MU konektor
Konektor MU (Miniature Unit Coupling) byl vyvinut společností NTT, stejně jako Mini-SC. Ale na rozdíl od SC má konektor MU 1,25 mm zirkonový ferule. Využívá jednoduchého push-pull designu, kompaktního miniaturního těla a samodržícího mechanismu pro backplane aplikace.
Konektor E2000
Diamond SA vyvíjí konektor E2000. Také označovaný jako konektor LSH, je vybaven pružinovým mechanismem závěrky, který chrání koncovou stranu ferule před prachem a laserovými paprsky. Optický konektor E2000 má jednodílný design pro snadné a rychlé zakončení a je vhodný pro aplikace s vysokou bezpečností a napájením.
Konektor MDC
Zkratka pro Miniature Duplex Connector, konektor MDC je vytvořen společností US Conec. Jedná se o duplexní optický konektor Push-Pull-Boot využívající průmyslový standard 1,25 mm ferule a poskytuje třikrát větší hustotu než konektory LC. Jako součást portfolia konektorů Very Small Form Factor (VSFF) se zaměřuje na SFP-DD, QSFP-DD, OSFP transceivery a další aplikace s vysokou hustotou záplatování.
CS konektor
CS konektor je nový konektor z optických vláken s vysokou hustotou a velmi malým tvarovým faktorem (VSFF) pro transceivery QSFP-DD, OSFP a COBO. Ve srovnání s LC duplexem přináší 40% zmenšení velikosti a zdvojnásobuje hustotu propojovacích panelů.
SN konektor
Konektor SN je nový duplexní optický konektor vyvinutý společností SENKO. Konektor SN, který poskytuje vyšší hustotu než konektor CS, používá průmyslový standard 1,25 mm ferule, ale sníženou rozteč ferule; nabízí tedy 4x duplexní optický konektor se stejnou velikostí LC. Je ideální pro hyperškálová datová centra nové generace, Edge, Enterprise nebo co-location DCI.
DIN konektor
DIN je zkratka pro Deutsches Institut für Normung, neboli Německý institut pro normalizaci, německý normalizační orgán zpracovatelského průmyslu. Konektor DIN je konektor pro optické vlákno kompatibilní s normou DIN 47256. Tyto konektory pro vlákna jsou vzácné a na trhu je jen velmi málo uživatelů.
Konektor D4
Konektor D4 je starší generace jednovidového optického konektoru vyvinutý společností NEC. S největší pravděpodobností to byl první konektor, který používal keramické objímky. Tento konektor má tenčí objímku než SC nebo FC. To bylo široce používáno v telekomunikačních sítích od 80. do začátku 90. let a jeho část se možná používá dodnes.
ESCON konektor
IBM vyvinulo Enterprise Systems Connection (ESCON) na počátku 90. let jako sériové poloduplexní rozhraní optických vláken pro zlepšení konektivity začleněním optických vláken do sítě. Optický konektor ESCON používá 2,5mm ferule, takže se mohou spojit s konektory SC nebo ST pomocí adaptérů pro vlákna. Ale dodnes je ESCON nahrazován novějšími a účinnějšími SC a LC konektory.
Konektor FDDI
FDDI je zkratka pro Fibre Distributed Data Interface, která označuje technologii lokálních sítí, jako je Ethernet nebo Token Ring. Stejně jako konektor ESCON je konektor FDDI, také známý jako konektor MIC (Media Interface Connector), zakončením samotného kabelu z optických vláken. Má dvě objímky v obrovském, těžkém plastovém pouzdře se zadržovacím mechanismem stiskacího poutka.
Bezkontaktní vláknový konektor
Vidíme také, že některé podniky vyvíjejí bezkontaktní konektory pro vlákna.
Na rozdíl od běžného konektoru z optických vláken nevyžaduje bezkontaktní konektor vlákna fyzický kontakt mezi koncovou stranou vlákna nebo čočkou tvořící paprsek. Tím je dosaženo nižší ztráty vložení, zlepšené ztráty zpětného toku, zajištěného náhodného spojení a odolnosti proti prachu a nečistotám. Tento konektor nového stylu však byl sotva nasazen kvůli mnohem vyšším nákladům a složitosti výroby.
