Optický konektorTypy: Průvodce vizuální identifikací

Před třemi týdny, logistická společnost v Texasu. Volá manažer nákupu a říká, že potřebuje "modré kabely, malé." Standardní požadavek, že? O čtyřicet minut později stále promítáme-sdílení fotek, protože jeho technik údržby vyfotografoval zelený-propojovací kabel LC/APC v podsvícení - vypadal na obrazovce jeho telefonu modře - a zavolal jej k nákupu. PM již klikl na "přidat do košíku" u 200 kusů duplexu LC/UPC. Špatný úhel leštění. Každý je nekompatibilní s jejich PON vybavením.



Pokud je tato objednávka odeslána a někdo je zapojí, vyměňujete konektory na obou koncích. Minimálně čtyři velké. Šest hodin výpadku ve dvou distribučních centrech. A technik, který zavolal? Práci s vlákny se věnuje osm let. Tohle nebyla neschopnost. Nikdo nenaučil nákupní týmy systém vizuálního kódování, jehož zdokonalováním strávili návrháři konektorů třicet let.



Jsou tam kódy barev. Mechanické rozdíly jsou zřejmé, jakmile je poznáte. Problém je v tom, že každý web dodavatele vám ukazuje stejnou generickou produktovou mřížku se specifikacemi ztráty vložení a bez nákupních informací. Jdeme to napravit.

Přečtěte si Fiber Connector za pět sekund - Žádné kecy o frameworku

Když propojovací kabel dopadne na váš stůl, díváte se na tři věci. Nechte někoho špatně a buď jej pošlete zpět, nebo svému síťovému týmu vysvětlíte, proč jejich nový přepínač zničil porty transceiveru.

LC: Sklad toto nebo skladem nic

Každý transceiver, který si váš síťový tým objedná, - SFP, SFP+, SFP28, QSFP28, na tom nezáleží - používá porty LC. Sledujeme vlastní data objednávek. Když někdo pošle RFQ na "vláknové propojovací kabely", aniž by specifikoval typ konektoru, je to LC duplex 87krát ze 100.



Zde je důvod, proč jsou ceny LC všude na mapě: Lucent držel patenty roky. Licenční poplatky udržovaly náklady uměle navýšené. Platnost těchto patentů vypršela v roce 2018-2019. Nyní máte desítky výrobců, kteří vyrábí konektory LC vyhovující specifikacím bez licenčních poplatků. Pokud vám dodavatel nabídne prémiovou cenu „kvůli technologii LC“, používá ceníky pro rok 2015 nebo doplňuje marži. Chůze.

Co byste měli zaplatit (cena 2025):

• LC/UPC simplex, single{0}}režim, 3 metry: 2,40 – 3,80 $ při 500 ks
• LC/UPC duplex, single{0}}režim, 5 metrů: 4,20 – 6,50 $ při 500 ks
• LC/APC duplex, single{0}}režim, vlastní délka: Nabídněte nám - dodací lhůta 3–5 dní

Sestavy LC dodáváme s údaji o testech jednotlivých konektorů-. Ztráta vložení, ztráta návratu, geometrie konce-plochy změřená a vytištěná na zprávě, která je součástí krabice. Pokud vám váš současný dodavatel poskytne certifikát o shodě bez skutečných naměřených dat, zeptejte se ho proč. Pak nám zavolejte.

SC: The FTTH Workhorse (A proč to nezmizí)

Větší čtvercové tělo. 2.5mm objímky. Zatlačte-tahovou spojku s uspokojivým cvaknutím, když správně sedí. SC dominuje vlákno-do-domů-, zařízení GPON/EPON, vnější distribuce závodu. Pokud se vaše podnikání dotýká poskytování širokopásmového připojení, SC tvoří 40–60 % vašeho kusovníku konektorů.

Ceny SC jsou stabilní, protože nedochází k navyšování nákladů z patentového dědictví. Očekávejte 3 $-5 $ za duplexní sestavu při objemu, v závislosti na kvalitě a délce kabelu. Máme skladem SC/UPC a SC/APC v single-mode, OM3 a OM4 konfiguracích. Vlastní délky expedujeme do 3 pracovních dnů.

Na kliknutí záleží víc, než si lidé myslí. Toto slyšitelné cvaknutí je hmatovým potvrzením plného zapojení. Odladili jsme zákaznické stránky, kde se občasné chyby spojení vysledovaly až ke konektorům SC, které nebyly zcela usazeny -, vypadaly jako připojené, ale západka nezapadla. Žádné kliknutí, žádné připojení. Vyškolte své instalační týmy, aby tomu naslouchaly.

FC: Dying Slow, But Still Billing hours

Závitový šroub-na spojce. Kovová hlaveň. FC najdete na OTDR, optických měřičích výkonu, laboratorních testovacích zařízeních. Nové instalace už jen zřídka specifikují FC, ale pokud podporujete infrastrukturu brownfields testovacím zařízením z let 2010-2020, zůstali jste u toho.

Zde je past, před kterou vás nikdo nevaruje: FC/APC se dodává ve dvou nekompatibilních šířkách klíče. "Zmenšený" klíč je 2 mm. Standardní klíč NTT je 2,14 mm. Hledejte rysky na válci konektoru - jedna značka znamená zmenšené, dvojité značky znamenají NTT.

Objednejte nesprávný konektor a konektor fyzicky sedí v adaptéru, ale úhlové zarovnání je posunuto o 0,14 mm. Odkaz funguje. Ztráta návratnosti je snížena. Dochází k občasným chybám bitů, které vypadají jako špinavé konektory nebo špatné vlákno. Odstraňování problémů trvá hodiny, protože nic není viditelně špatně.

Loni jsme zpracovávali návrat z univerzitní výzkumné laboratoře. Padesát FC/APC redukovaných{1}}klíčových sestav. Celá jejich testovací stolice používá NTT-klíčové adaptéry. Každý konektor sedí. Každé měření byl odpad. Trvalo jim týden, než zjistili, že mají klíčový nesoulad. Předělat objednávku se správnými klíči a odeslat ji zpět nám trvalo tři dny.

ST: Legacy Infrastructure Tax

Zatlačte-a{1}}otočte bajonet. Vypadá jako BNC z éry koaxiálních kabelů, protože na tom AT&T založilo design. Campus LANs v 90. letech běžely na ST. Většina této infrastruktury je stále funkční ve vládních budovách, univerzitách a výrobních závodech, které se za 15–20 let neobnovily.

Pokud nabízíte náhradní kabely pro brownfield, potvrďte ST vs SC před objednávkou. Jsou podobné velikosti. Zcela nekompatibilní spojka. Každý měsíc nám volají kupující, kteří si objednali SC, protože „na fotce vypadal stejně“.

ST je režim údržby. Máme to na skladě. Pokud budete potřebovat, sestavíme sestavy na míru. Ale pokud navrhujete novou infrastrukturu, neuvádějte ST. Kupujete si osiřelou rodinu konektorů se zmenšující se podporou dodavatelů.

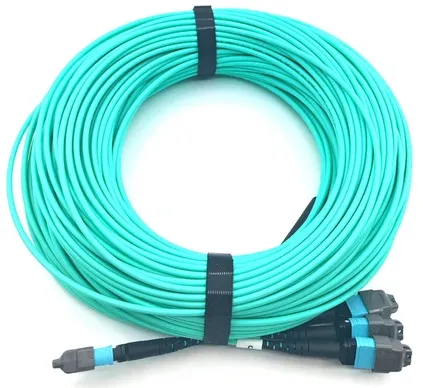

MTP/MPO: Páteřní konektor Nikdo správně nevysvětlí

Obdélníková více-koncovka vláken. 8, 12, 16 nebo 24 vláken v jednom konektoru. Toto je váš standard páteřní sítě 40G/100G/400G. Pokud provozujete páteřní{10}architekturu datového centra nebo školicí clustery AI/ML, kupujete MPO ve velkém.

Zde je rozhodnutí o nákupu, na kterém skutečně záleží:

MPO je obecný standard IEC/TIA. MTP je proprietární varianta s přísnější-tolerancí společnosti US Conec. Fyzicky se prolínají, ale existuje skutečný rozdíl v kvalitě a trvanlivosti:

*Množstevní ceny dostupné u 50+ sestav. MTP je ochranná známka US Conec; naše sestavy splňují ekvivalentní mechanické tolerance.

Pro 400G kufry ve výrobě jsou MTP prémie dobře vynaložené peníze. U distribučních záplat, kde netlačíte na limity rozpočtu na odkazy, funguje standardní MPO dobře. Můžeme projít, které aplikace odůvodňují kterou známku -, to je skutečná konverzace, nikoli prodejní nabídka, protože zadání nesprávné vás později stojí.

Genderová past, která stojí servisní volání:

Konektory MTP/MPO jsou genderované. Samec má vodicí kolíky vyčnívající. Samice má vodicí otvory. Spojte dva samce a kolíky zatlučte do rovného povrchu. Oba konektory byly okamžitě zničeny.

Zákazníkovi byla doručena zásilka 120 MPO-12 sestav - 60 mužů, 60 žen - balených v obecných krabicích bez označení pohlaví. Zaměstnanci skladu je dali dohromady, protože „všechny jsou 12-vláknové MPO“. Instalační tým se dostal na místo, začal tahat náhodné kabely a na třetí pokus se spároval samec se samcem. Zničen oba konektory. Strávil dvě hodiny tříděním zbývajících 118 sestav podle pohlaví pomocí baterky a lupy.

Nyní dodáváme sestavy MPO s barevně-kódovanými štítky: modrá pro muže, červená pro ženy. Není to standard. Je to zdravý rozum, který měl být před deseti lety běžnou praxí.

Typy leštění: Rozdíl 10 dB mezi pracovním a rozbitým

Rozdíl 10 dB mezi UPC a APC není akademický. V analogové distribuci CATV vytváří odražené světlo odrážející se zpět ke zdroji viditelné rušení video signálu. Při -40 dB (PC lesk) vidíte na obrázku šum. Při -65 dB (APC) je odražený výkon pod úrovní šumu.

Pro digitální Ethernet je UPC v pořádku. Pro jakoukoli vlnovou délku-multiplexovaného nebo přenášejícího analogové signály je APC technickým požadavkem.

Dostáváme požadavky „prostě používat APC všude pro bezpečnost“. Zní to chytře. nefunguje. Výroba konektorů APC je o 15–25 % dražší, protože držení tolerance v úhlu 8 stupňů je těžší. A většina portů přepínačů/routerů se dodává s adaptéry UPC. Zapojte APC do portu UPC a zničíte oba povrchy.

Lepší přístup: Slaďte lesk konektorů s porty vašeho zařízení. Vyškolte svůj tým, aby respektoval kód zelené/modré barvy. Uchovávejte APC a UPC v samostatných skladových zásobnících. Označte je. Viděli jsme příliš mnoho RMA „smíšeného typu leštění“, kterým bylo možné zabránit pomocí výrobce štítků za 4 $.

Rozpočtové konektory vs. kvalita: Lekce za 80 tisíc dolarů

Závod na zpracování potravin. Minnesota. 2024. Někdo z jejich týmu údržby připojil konektor APC k portu UPC na lince kontrolní kamery na výrobní lince. Kamera přešla do režimu offline. Linka se zastavila. Čtyřicet-prostojů.

Celkové náklady: 82 000 USD ve ztrátě výroby plus 1 800 USD na výměnu poškozených konektorů a panelu adaptéru.

Úspory z nákupu rozpočtových propojovacích kabelů v tomto čtvrtletí: 1 150 $.

Průmyslové průzkumy zveřejňují tyto průměrné prostoje „14 056 USD za minutu“ a každý manažer nákupu je čte a myslí si, že „to nejsme my, nejsme hyperškálové datové centrum“. Pak se to stane. Jeden kontaminovaný konektor přeruší propojení s vaší ERP databází a účetnictví nemůže zpracovávat faktury po dobu tří hodin.

Zde je to, co odděluje rozpočet od prémie na úrovni výroby:

Rozpočtové konektory používají generické 127-128µm dutinky pro 125µm vlákno. Centrují vlákno epoxidem a nadějí. Prémioví výrobci - Corning, TE, USA - šaržově přizpůsobují vývrty dutinek skutečnému vnějšímu průměru vlákna. Vaše vlákno měří 124,7 µm? Taháme zásobu objímky, která má vrtání 125,0 µm. To je vůle 0,3 µm, mechanicky vystředěná.

Rozpočtový přístup vám dává chyby soustřednosti nad 1,6 µm. Premium drží 0,3-0,5µm. To se projevuje jako odchylka vložné ztráty: průměrný rozpočet 0,3-0,4 dB na konektor, prémie pod 0,12 dB. Vynásobte 10 až 15 přípojných bodů v trase spojení a spálili jste polovinu svého optického rozpočtu na výrobním šmejdě.

Odolnost spojení: prémiové konektory si zachovávají specifikaci díky 1,000+ vložení. Rozpočtové konektory dimenzované na 200 cyklů začínají snižovat ztrátu zpětného toku kolem cyklu 150, pokud leštění nebylo provedeno podle norem IEC 61300-3-47. Provádí se opravný panel každý týden? Vyměníte rozpočtové konektory za méně než čtyři roky.

Před-ukončený vs. pole: Matematika návratnosti investic vám váš integrátor neukáže

Ukončení pole vypadá na cenové nabídce levněji. Není to levnější, když započítáte práci, přepracování a čas-do-provozu.

První{0}}úspěšnost certifikace je zabijácká. Společnost Fluke zjistila, že 57 % instalací v terénu selže při testování na první pokus. To je více než polovina vašich připojení, které vyžadují přepracování. Každý cyklus přepracování zvyšuje pracnost, zpožďuje-provoz a představuje nové riziko kontaminace.

Před-ukončený od kvalitních výrobců je dodáván s testovacími daty pro každý jednotlivý konektor. Měřeno v kontrolovaném prostředí. Žádné proměnné pole. Žádné riziko, že by měl technik špatný den.

Příklad datového centra s 500 porty: Ukončení pole ušetří možná 3 000 $ na materiálu. Přidá 18 000-35 000 $ na kvalifikované práci, náklady na nástroje a přepracování. Pre-terminated má vyšší náklady na materiál, ale zkracuje nasazení z 8 dnů na 2 dny, při instalaci využívá méně kvalifikovanou práci a dodává se s tovární certifikací.

Většina operačních operací se vyrovná s před-termínem prémie během prvního nasazení.

400G/800G: Nedostatek konektoru, o kterém zatím nikdo nemluví

AI buildouts jedí vlákninu. Vidíme RFQ pro sestavy MPO-16 a MMC-16 od zákazníků, kteří se před šesti měsíci ptali „jaký je rozdíl mezi MTP a MPO“.

Nové uzly GPU Blackwell od Nvidie využívají 16x více vláken na rack než tradiční cloudové servery. Šestnáctkrát. Ne překlep. Každé nasazení clusteru pro školení AI posouvá 2–3 roky poptávky po konektorech do 6měsíčního okna.

Konektory Very Small Form Factor (VSFF) jsou zde, ať už jste připraveni nebo ne:

• CS konektor (SENKO/Sumitomo): 2x hustota LC, QSFP-DD/OSFP tvarové faktory
• SN konektor: 3x LC hustota, cílení 800G a 1,6T
• MMC-16: 3x MPO hustota pro 800G paralelní optiku

Ty jsou fyzicky menší než LC. CS duplex vypadá jako LC simplex, pokud neznáte tvarový faktor. Když je váš sklad poprvé obdrží bez referenčních fotografií, někdo je špatně-složí do koše.

Kontrola reality dodavatelského řetězce:Dodací lhůty u před{0}}ukončených 24{4}}vláknových MPO kmenů se v celém odvětví prodloužily ze 3 týdnů na 7–9 týdnů. Všichni se pletou. Výrobci, kteří plánovali kapacitu kolem stálého 10-15% ročního růstu, čelí 40-60% nárůstu objednávek od kupujících hyperscale a AI infrastruktury.

Pokud podporujete jakékoli nasazení AI/ML, libovolnou obnovu páteře 400G+, zabudujte do prognózování MPO/MTP již nyní. Nečekejte, až RFQ přistane.

Přijímací kontrola: 90 sekund, které zabrání vrácení

Spusťte tuto sekvenci předtím, než cokoli vstoupí do inventáře. Toto je přesný proces, který naši zaměstnanci QC používají.

Kontrolovat. Čistý. Znovu zkontrolujte. Čistící průchod, který kontaminaci redistribuuje namísto jejího odstranění, projde vizuální kontrolou, ale selže při zvětšení.

Práce s FOCC: Rychlé nabídky, rychlejší dodání, žádné obcházení

Vyrábíme v Shenzhenu. Měsíční kapacita přes 1,5 milionu konektorů ve třech zařízeních. Každý typ konektoru v této příručce plus nově vznikající formáty VSFF.

FOCC Fiber Co., Ltd.|Shenzhen, Čína|www.focc-fiber.com

Odkazy: TIA-598-C, IEC 61755, IEC 61300-3-35. Údaje o trhu z Grand View Research, EMA 2024, ITIC 2024, Fluke Networks 2023. Výpočty ROI jsou reprezentativní příklady; ověřit podle vašich konkrétních parametrů projektu.
