Definice propojovacího kabelu z optických vláken
Vláknový optický propojovací kabel (nazývaný také jako propojka z optických vláken, propojovací kabely z optických vláken, propojovací kabel z optických vláken) znamená konektory z optických vláken na obou koncích optického kabelu. Propojky s optickými vlákny jsou podobné koaxiálním kabelům, ale neexistují žádné stínící vrstvy. Středem je skleněné jádro, které je přenášeno světlem. Rozdíl mezi propojkou optického vlákna a pigtail je v tom, že pigtail optického vlákna má pouze jeden konec s konektorem.
Jednoduše řečeno:
Fiber Optic Patch Cord=optický konektor + optický kabel + optický konektor
Klasifikace propojovacího kabelu z optických vláken může být založena na počtu jader, optických konektorech, přenosovém médiu, aplikačním prostředí atd.
Typy kabelů pro optické kabely
|
|

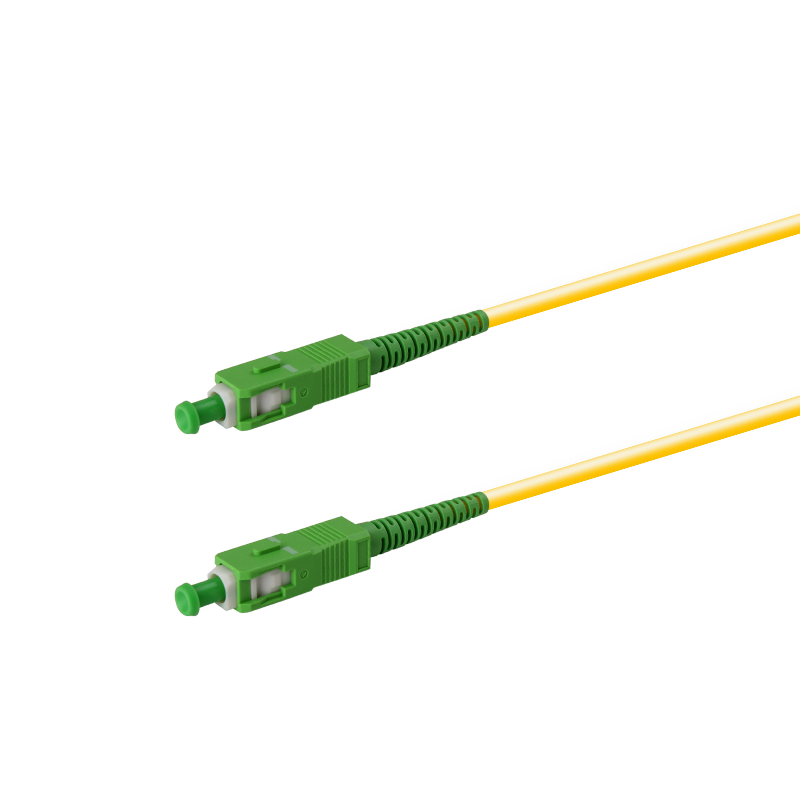

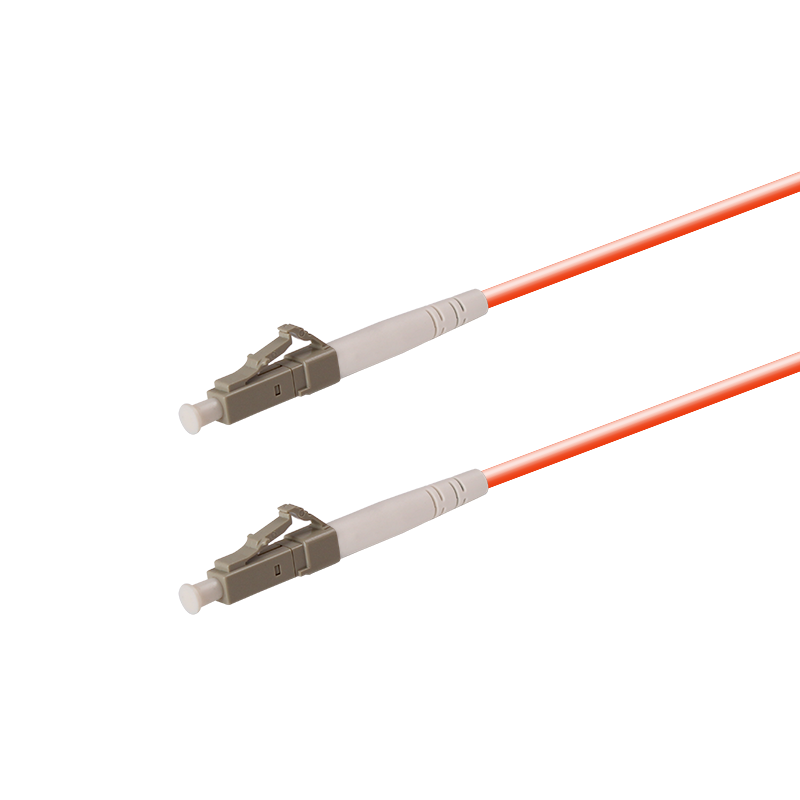

| Optický propojovací kabel s jedním režimem: Obecný propojovací kabel s optickými vlákny je žlutý, kloub a ochranná objímka jsou modré a přenosová vzdálenost je delší. Zahrnuto G652D, G657A | Vícerežimový propojovací kabel z optických vláken: Obecné propojky optických vláken jsou zobrazeny oranžově, ostatní jsou šedé a spoj a ochrana jsou béžové nebo černé a přenosová vzdálenost je kratší. K dispozici je 50/125, 62,5 / 125, OM3 (50 / 125-150), OM4 (50 / 125-300) |
A další propojky z optických vláken, jako je plast jako přenosové médium.
Patch kabely z různých optických vláken
-
Optický propojovací kabel Simplex nebo Duplex
2.Odpojovací propojovací kabel s optickými vlákny
3.Odpojený propojovací kabel z optických vláken
Na základě aplikačního prostředí:
-
Obrněná propojka z optických vláken
2.Waterproof optický propojka
Fiber Optic Patch Cord typ optického konektoru
Můžeme jej rozdělit na optický můstek FC, optický můstek SC, optický můstek ST, optický můstek LC, optický můstek MTRJ, optický můstek MPO, optický propojovací kabel MU, optický propojovací kabel SMA, optický propojovací kabel FDDI propojovací kabel, propojovací kabel z optických vláken E2000, propojovací kabel z optických vláken DIN4, propojovací kabel z optických vláken D4 atd.
Nejběžnější typ optických patch kabelů
|
|
| Svítidlo pro optické vlákno typu FC: Kovová hlava, způsob upevnění je šroubové tlačítko. Obecně se používá na straně ODF | Spojka pro optické vlákno typu SC: Konektor pro optický modul GBIC, plastová hlava obdélníku, zástrčka a šroub, bez otáčení. (nejpoužívanější na přepínači routeru) |
|
|
| ST propojka na optické vlákno typu ST: běžně se používá v rámečku pro distribuci optických vláken. Pro připojení 10Base-F jsou konektory obvykle typy ST. (Běžně se používá v rámečku z optických kabelů) | LC jumper s optickými vlákny: konektor připojený k modulu SFP, který je vyroben z pohodlného mechanismu západkové modulární západky (RJ). (často používané směrovači) |
Konce konektorů propojek optických vláken mají různé kombinace, které mohou být stejné nebo různé. Například SC-SC, LC-LC, FC-FC, SC-LC, FC-ST, LC-E2000 atd. To umožňuje pružnější propojky z optických vláken ve spojení s činnostmi optických cest.
Jaká je aplikace optických patch kabelů
Propojka pro optické vlákno se používá k propojení propojky mezi zařízením a kabelovým spojem pro optické vlákno. Je zde silnější ochranná vrstva. Vláknové optické výrobky jsou široce používány v
telekomunikační sítě
počítačové vláknové sítě
zařízení pro testování vláken
komunikační místnosti
FTTH (Fiber to the Home)
LAN (Local Area Network)
FOS (optický senzor)
Fiber Optic Communication System
Závěr pro optické propojovací kabely
Propojka s optickými vlákny společnosti Teleweaver Technology Company používá vysoce kvalitní zirkonovou objímku a plášť kabelu z PVC, 100% vložení a má dobrý výkon při ztrátě vložení a ztrátě zpětného toku. Produkt lze přizpůsobit podle zvláštních požadavků zákazníka, jako je průměr kabelu a délka propojky z optických vláken. Proto je zaručena kvalita, cena je mírná a dodací lhůta je relativně krátká. Pro testování lze poskytnout bezplatný vzorek.
