Skupinové hybridní přenosové schéma Network-WDM
Systém CWDM je v systému DWDM široce používán. Výhodou technologie CWDM proto je, že využívá relativně nízké náklady bez chlazení distribuovaných zpětnovazebních laserů a levných pasivních filtrů.
Navíc, pokud používáte technologii CWDM, je možné použít levnější kompaktní vysílač a přijímač. Avšak vzhledem k relativně velkému rozestupu kanálů CWDM, takže se sníží počet vlnových délek, které má systém k dispozici, to také omezuje přenosovou kapacitu systému.
Podle stávající ITU G.694.2, s 20nm intervaly, pak může pojmout až 18 CWDM vlnových délek. Pro mnoho aplikací bude standardní standardní vlákno s jedním režimem (SSF), ve kterém bude ztráta osmi vlnových délek, velmi velké. Proto na základě technologie G.694.2 CWDM mohou v SSF používat pouze osm vlnových délek, jsou 1470 nm, 1490 nm, 1510 nm, 1530 nm, 1550 nm, 1570 nm, 1590 nm a 1610 nm. Pokud sítě WDM zákazníka vyžadují více kanálů, musíte být převedeni na použití DWDM. Protože DWDM vlnové délky malé intervaly, umožňují velké množství kanálů zvýšit (obvykle mají 32,64,128 kanálů) a kanálový interval může dosáhnout 200, 100, nebo dokonce 50 GHz, ale náklady na kanál je výrazně zvýšena. Zákazníci proto musí posoudit objem svého podnikání v budoucím vývoji situace, aby při nižších počátečních nákladech na flexibilitu instalace stanovili relativně špatný systém CWDM, nebo na vyšší počáteční náklady na flexibilitu instalace lepší systémy DWDM.
S ohledem na následující okolnosti se "DWDM" týká konkrétně kanálového rozestupu 100 GHz DWDM systémů. Kromě toho je rozdíl nákladů mezi systémy CWDM a DWDM obecně v rozmezí 20% až 40%.
Na obrázku 1, který je uveden výše, se používá široce distribuovaných vlnových délek CWDM, kanálový rozestup je 20nm. Při použití přenosu SFF, kanálu mimo 1470-1610nm, se útlum světla dramaticky zvýší. Proto, aby se dosáhlo správného přenosového výkonu, CWDM hac pouze maximálně osm vlnových délek. Naproti tomu DWDM v C-pásmu a L-pásmu i v mnohem užším spektrálním rozsahu mohou stále používat menší kanálové rozestupy. Příkladem DWDM 100 GHz, jeho dva intervaly mezi sousedními kanály je obvykle asi 0,8 nm, pak alespoň můžete mít 64 kanálů - v kanálech C-pásem je 32, plus 32 pásmech v L-pásmu L-pásmo může mít více kanálů).
Jednostupňový systém CWDM je upgradován na systém DWDM
Několik výrobců zařízení WDM může poskytnout přechodný produkt mezi metodou CWDM a DWDM, to, co používali, je, když veškerá instalovaná kapacita byla, když musí být systém CWDM rozšířen, aby se rozšířilo použití filtru DWDM pro každý kanál CWDM portů. Na obrázku 1 můžete mít až osm intervalů DWDM kanálů 100 GHz odpovídající kanálu CWDM. Proto je princip kanálu CWDM až do ekvivalentu osmi kanálů DWDM. Největší nevýhodou této metody je to, že na jedné straně ne všechny CWDM kanály se mohou překrývat ve spektru s odpovídajícím DWDM kanálem, ostatní asi 50% DWDM kanálů jako s hranou ochranného pásma a / nebo CWDM filtrem (červená šipka) ) se překrývají a nelze je použít. Osmikanálový systém CWDM je uveden v Tabulce 1 ke kroku aktualizace systému DWDM.
Předpokládáme, že individuální specifikace aktivních a pasivních zařízení jsou vhodné, potom jednoduchým výpočtem situací spektrálního překrývání dostaneme čísla v tabulce 1. V tomto schématu je maximální počet kanálů, kterých lze dosáhnout, 32. je pozoruhodné, že v takové struktuře filtru CWDM bude každý krok upgradovat výpadky přenosového systému, protože aktivní zařízení musí být během procesu aktualizace nahrazena za vlnovou délku CWDM DWDM. V ostatních případech použití dvou filtrů CWDM přenosové struktury. Tento přístup umožňuje uživateli upgradovat probíhající DWDM vlnové délky služby, zatímco ve srovnání s jednostupňovou metodou lze dosáhnout relativně vysoké flexibility kanálu.
Struktura pásem systému CWDM
V systémech DWDM se obecně používá dvoustupňová filtrační struktura založená na šířce pásma vlnových délek. Hlavní použití této metody v technických důvodech pro skupinu kanálů střední vlnové délky, také známé jako šířka pásma kanálu pro dosažení vysoké optické izolace. Protože celkový optický výkon sítě s více uzly je velmi odlišný, musí být provedeno, aby byl podporován bezchybný přenos optického izolačního signálu v síti s více uzly. Ale také poskytují filtrační modul pro každou vlnovou délku pásma, výhoda hlubšího modulárního systému se zvyšuje, což může snížit investice, zjednodušit upgrady vlnové délky.
Níže je uvedeno použití tohoto konceptu v případě šířky pásma systému 2 CWDM. V tomto příkladu budeme osm kanálů do dvou pásem, A a B, z nichž každý obsahuje čtyři vlnové délky CWDM (pásmo A, 1470, 1490, 1590, 1610, nm, pásmo B, 1510, 1530, 1550, 1570 nm). Pásmo vlnových délek v pásmu B symetricky rozložené na obou stranách. V praktických aplikacích lze použití pásmového filtru rozdělit na A a B dvou vlnových pásem. Specifikace okraje pásmového propustného okraje je založena na standardní sadě filtrů CWDM. Jak je znázorněno na obrázku 2, nejdůležitější vlastnosti tohoto dílčího pásmového schématu, které zcela pokrývá pásmo B pásma DWDM C (označené červenými šipkami). Proto, zatímco pásmo A používající CWDM a DWDM C-pásmo je možné. Kromě toho B-pásmo opět používá sadu čtyř vlnových délek CWDM, čtyři vlnové délky v optických sítích jsou široce používány po mnoho let. Obecně lze říci, že tato symetrie řešení dílčího pásma podporuje všechna pasivní optická zařízení, která se objevují na trhu, ale také umožňuje použití standardního CWDM a DWDM C-pásma.
Na obr. 3 je znázorněno podobné schéma popsané výše ve schématu asymetrické struktury pásu. V tomto schématu je vlnovou délkou přidělen pás A obsahující 1470,1490,1510 a 1610nm; Pásmo B zahrnuje 1530, 1550, 1570 a 1590 nm. V tomto případě, protože pásmo DWDM C-pásmo a L-pásmo B je zcela pokryto, takže asymetrický pásmový plán podporuje současné používání CWDM a DWDM C-pásma a L-pásma, čímž se výrazně zvyšuje flexibilita systému. . První scénář je však založen na návrhu standardního zařízení, druhý scénář je pro moduly pásmového filtru a kanálové filtry pro specifické pasivní komponenty a design.
Dva systémy CWDM jsou upgradovány na systém DWDM
Díky zavedení druhého filtrového systému CWDM tak výrazně zvyšuje flexibilitu celé architektury systému. Obrázek 4 je systémový terminál WDM, který může upgradovat kroky. Jednoduchá struktura CWDM znázorněná na obr. 4a, 4b a 4c. Na obrázku 4a, samotný filtr šířky pásma CWDM má být použit pouze jako nezávislý filtr, který je podobný dvojkanálovému systému WDM, systém má dvě vlnové délky, výše uvedené může být jakákoli z vlnových délek A pásma a B pásma vlnové délky . Protože se jedná o infrastrukturu jedné třídy, vložte modul filtru druhé fáze a je třeba přerušit službu.
Protože však mnoho současných modulů WDM je vybaveno funkcí TDM, tak i když druhý kanál WDM terminál může také podporovat aplikace 4,8,16 nebo více kanálů podle hustoty portů TDM systému. Jak je znázorněno na obr. 4b a 4c, jsou dva kroky zvyšování CWDM o čtyři kanály. Ve srovnání s osmikanálovým modulem mohou čtyři kanálové rozestupy tohoto kanálového filtrového modulu mezi procesem upgradu snížit počáteční investici. Obrázek 4d a 4e zobrazuje hybridní systém CWDM / DWDM, ve kterém je port A a port B pásmového filtru připojen k části systému CWDM a DWDM. Obecně měla DWDM část sama o sobě DWDM DWDM kanálové filtry a filtr (tj. Další dva filtry). Struktura znázorněná na obr. 4e však vyžaduje asymetrický pásmový filtr a na obr. 4d lze asymetrickou strukturu použít jak postupně, tak i symetricky.
Podle obrázku 4 má systém dvě hlavní aktualizace: jedna je v rámci čisté aktualizace systému CWDM (obrázek 4 abc); druhý je první upgrade na hybridní systém CWDM / DWDM (obrázek 4 abd) a poté dále rozšířen na OBR. 4e.

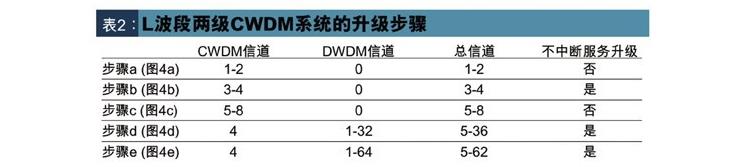

Tabulka 2 shrnuje různou flexibilitu odpovídající strukturálnímu kanálu - kroky a, b, d a e poskytují posunutý způsob, takže kapacita hybridního systému může být až 68 kanálů. Chcete-li dosáhnout nepřetržitých upgradů služeb, měli byste se podle kroku a vyhnout jednostupňovému provozu. A protože od kroku c, d a e je třeba upgradovat kanály B pásma CWDM B pásma. Proto a a c nejsou schopny dosáhnout dalších upgradů bez přerušení služby.
Ve srovnání se standardním jednoúrovňovým systémem, kde se hovoří proti konceptu dvoustupňového filtru, má systém CWDM dvě hlavní výhody:
Během procesu upgradu, díky použití takové levné struktury 2,4 a 8-kanálového systému CWDM pro zlepšení kanálového rozestupu filtru, snižuje počáteční investici, implementuje aktualizace bez přerušení služby, ale systém také podporuje všechny standard kompatibilní s kanálovým odstupem ITU DWDM.
