Technologie optických vláken byla původně vyvinuta pro aplikace datových center. Z hlediska současného vývoje se brzy stane ideální volbou pro budování páteřní sítě.
S vývojem a aplikací bezdrátové technologie překročila horizontální šířka pásma v komerčních a průmyslových budovách 1 Gb / s, a z toho vyplývající požadavek, aby integrovaná páteřní infrastruktura podporovala rychlosti alespoň 40 Gb / s a 100 Gb / s. To znamená, že podpora datového centra s vysokou hustotou aplikací je velmi vhodná pro současný vývoj a poptávku. Širokopásmové připojení OM5 s optickými vlákny může podporovat nejen Wi-Fi systémy 802.11ac, ale také podporovat bezdrátové sítě s vysokou hustotou 5G.
Základní znalosti o vlákně OM5 s vysokou hustotou
Organizace ISO a TIA vydaly v roce 2017 nejnovější elektroinstalační normy ISO 11801 3 a TIA-568.0-D.
Širokopásmový optický kabel OM5: Útlum je snížen z 3,5 dB / km předchozích optických kabelů OM3 a OM4 na 3,0 dB / km. Kromě toho se zvyšuje požadavek na šířku pásma na vlnové délce 953 nm. Geometrie OM5 (50μm jádrový drát, 125μm opláštění) je stejná jako OM3 a OM4, takže je zpětně kompatibilní s těmito typy optických vláken.
Vlákno OM5 také podporuje budoucí 400G Ethernet. Pro aplikace s vyšší rychlostí 400G Ethernet, jako je 400G Base-SR4.2 (4 páry vlnových délek vlákna 2, každý kanál používá 50G PAM4) nebo 400G Base-SR4.4 ((4 Pro 4 vlnové délky vlákna, každý kanál používá 25GNRZ), je vyžadováno pouze 8jádrové vlákno OM5. vlákno OM5 je laserem optimalizované multimódové vlákno (MMF), které specifikuje charakteristiky šířky pásma pro multiplexování s vlnovou délkou (WDM). Účelem této nové metody klasifikace vláken je poskytnout podporu pro řadu „krátké“ vlnové délky mezi 850 nm a 950 nm a vlnové délky v tomto rozsahu jsou vhodné pro aplikace s velkou šířkou pásma po polymeraci.
Jaký je rozdíl mezi propojovacím vláknem OM5 a propojovacím vláknem OM3 / OM4?
1. Barva vnějšího pláště: Obecně řečeno, barva vnějšího pláště propojek na vlákno OM3 a OM4 je tyrkysová nebo fialová a barva vnějšího pláště na propojovacích vláknech OM5 je aqua.
2. Vlnová délka: Pracovní vlnová délka propojovacího kabelu OM5 je 850 / 1300nm a může podporovat alespoň 4 vlnové délky. Normální provozní vlnové délky OM3 a OM4 jsou 850nm a 1300nm. Ve stejném okně vlnové délky je také přenosová vzdálenost tohoto multimodového propojovacího vlákna odlišná.
3. Efektivní režimová šířka pásma (EMB): Optický propojovací kabel OM5 má vyšší průlom v efektivní šířce pásma (EMB), zvýší efektivní šířku pásma (EMB) při vlnové délce 850nm na 6000MHZ.km, kolem 880nm vlnové délky. Dosáhne 8000MHZ. km, což je mnohem více než tradiční multimódové propojky OM3 a OM4.
Jaké jsou výhody propojky s vlákny OM5?
Vysoký stupeň uznání: Optický propojka OM5 byla původně vydána jako TIA-492AAAE asociací komunikačního průmyslu a byla jednomyslně schválena v revizních stanoviscích ANSI / TIA-568.3-D vydaných Americkým národním institutem pro normalizaci;
Vysoká škálovatelnost: optické propojky OM5 mohou v budoucnu kombinovat multiplexování s krátkým vlnovým dělením (SWDM) a technologii paralelního přenosu a pro podporu 200 / 400G ethernetové aplikace vyžadují pouze 8jádrové širokopásmové multimódové vlákno (WBMMF);
Snížení nákladů: propojka na vlákno OM5 využívá technologii multiplexování s vlnovou délkou multiplexování (WDM) jednovidového vlákna pro rozšíření použitelného rozsahu vlnových délek během síťového přenosu. Může podporovat 4 vlnové délky na jednojádrovém multimodovém vláknu a převádět požadované vláknové jádro. Počet je předtím snížen na 1/4, což výrazně snižuje náklady na kabeláž sítě;
Kompatibilita a silná interoperabilita: Frekvenční propojky OM5 mohou podporovat tradiční aplikace, stejně jako propojky na optická vlákna OM3 a OM4, a je plně kompatibilní s propojovacími vlákny OM3 a OM4 a vysoce interoperabilní.

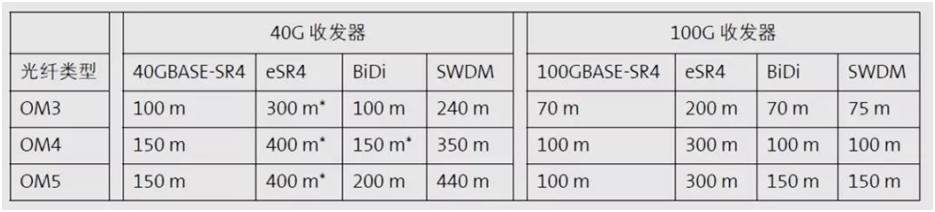

Optická přenosová vzdálenost OM5
