Pomocí anOptický měřič napájení MPOA optický zdroj MPO společně umožňuje měřit ztrátu optické energie a zajistit správné fungování sítí optických vláken MPO. Zde je průvodce krok za krokem, jak je efektivně používat:
1. Porozumění zařízením

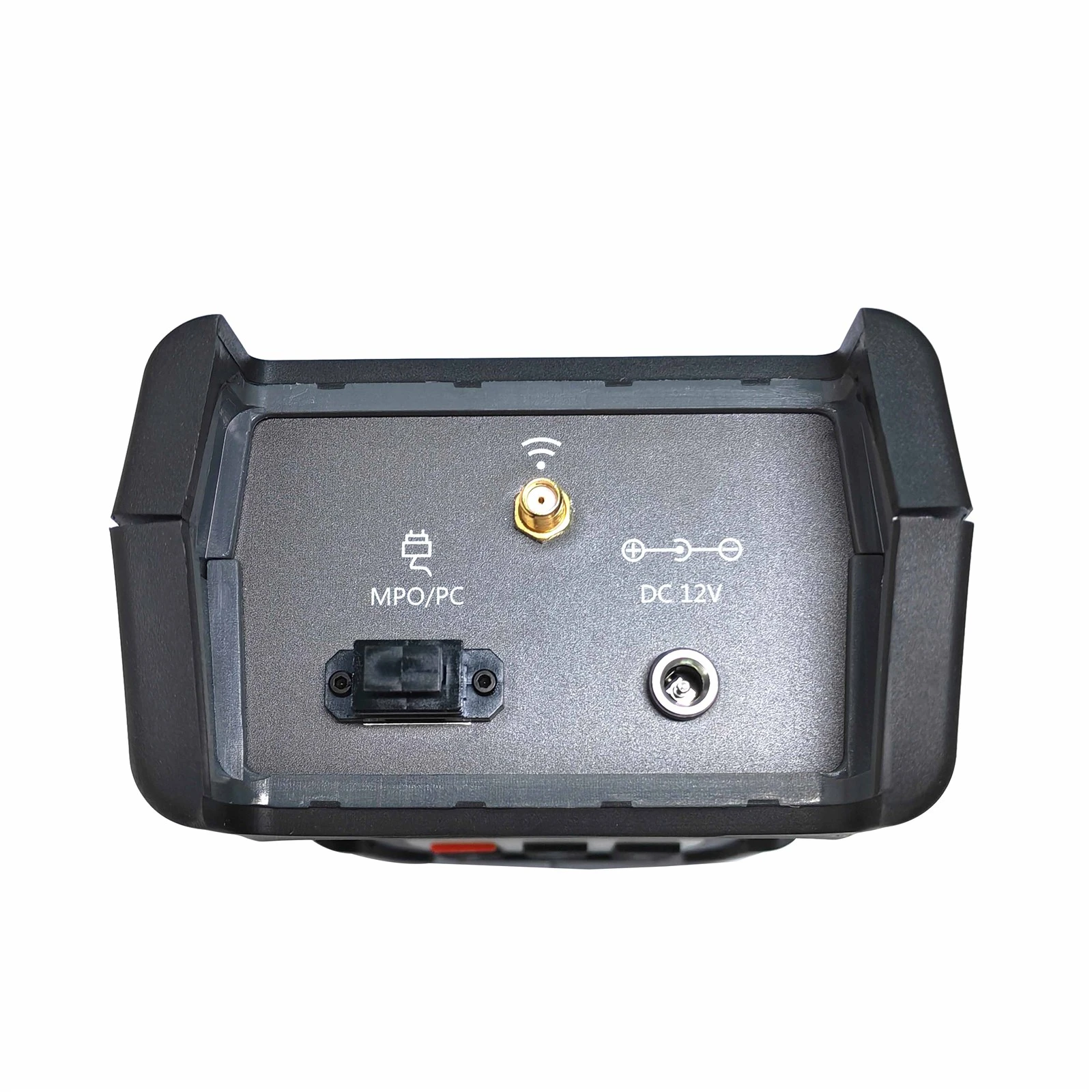

MPO Optický měřič napájení: měří úroveň optického výkonu při různých vlnových délkách a vypočítává ztrátu vložení, když je spárována se světelným zdrojem.
Zdroj optického světla MPO: Emituje stabilní optický signál na specifických vlnových délkách pro testování vláken.
2. Nastavení a příprava
Krok 1: Zajistěte čistotu
Vyčistěte všechny konektory MPO pomocí čističe MPO k odstranění prachu nebo zbytků.
Pomocí rozsahu inspekce MPO ověřte čisté koncové plochy vlákna.
Krok 2: Zapněte zařízení
Napájení na zdroj optického světla MPO a optický měřič MPO.
Vyberte příslušnou vlnovou délku (např. 850nm, 1310nm, 1550nm) založenou na typu vlákna (multimode nebo jeden režim).
3. Provedení testu
Metoda 1: přímé měření výkonu
Připojte kabel vlákna MPO ke zdroji optického světla MPO.
Připojte druhý konec kabelu vlákna k optickému měřiči MPO.
Měřič napájení zobrazí přijatý optický výkon v DBM.
Porovnejte měřený výkon s očekávanými hodnotami, abyste zajistili správný přenos.
Metoda 2: Měření ztráty vložení (IL)
Referenční kalibrace:
Připojte zdroj optického světla MPO přímo k měřiči optického výkonu MPO pomocí krátkého referenčního náplasti MPO.
Nastavte měřič napájení na nulovou odkaz a vytvořte základní linii.
Připojte testovací odkaz MPO Fiber:
Odpojte referenční náplast od měřiče výkonu.
Vložte odkaz MPO, který má být testován mezi zdrojem světla a výkonem.
Změřte ztrátu:
Měřič výkonu nyní zobrazí ztrátu vložení (měřeno v DB).
Porovnejte s přijatelnými standardy ztráty vláken MPO (obvykle menší nebo rovna {{0}. 35db na připojení pro SM a menší nebo rovné 0,5 dB pro mm).
4. Interpretace výsledků
Nízká ztráta (v přijatelném rozmezí) → Odkaz na vlákno je v dobrém stavu.
Vysoká ztráta (nad přijatelným rozsahem) → možné příčiny zahrnují špinavé konektory, nesouosost, špatné sestřih nebo poškozené vlákno.
5. osvědčené postupy
Před testováním vždy vyčistěte konektory MPO.
Použijte správné typy adaptérů (MPO -12, MPO -24) odpovídající vašemu systému.
V případě potřeby provádějte testy na více vlnových délkách.
Ukládejte výsledky pro dokumentaci a budoucí referenci.
