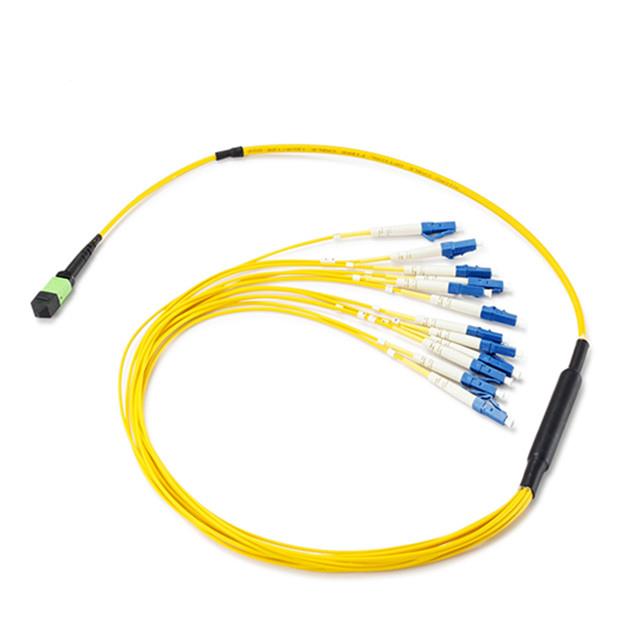

OFNR, Nízká ztráta vložení, Průměr kabelu 3,5 mm MPO Samec až 12 LC Duplex 24 Fibers OS2 9/125 Singlemode
Kabely MTP jsou vaší nejlepší volbou pro optické sítě s vysokou hustotou. Je speciálně navržen pro rychlý ethernet, optický kanál, datová centra a gigabitové ethernetové aplikace. Tento kabel svazku 24 vláken se používá pro připojení (12) SFP+ do panelu adaptéru MTPa MTP kufr. Tento kabel OFNR je navržen a testován tak, aby vyhovoval normám IEC-60332-1 a IEC-61034..
● Obecná specifikace konektoru:
Parametr | Jednorežimový | Multi-režim | |||
Základní | Vláknový konektor | FC, SC, LC, ST, MU, MTRJ, MPO | |||
Čelní strana objímky | Osobní počítač | UPC | APC | UPC | |
Ztráta vložení | Menší nebo rovno 0.2dB | Menší nebo rovno 0.2dB | Menší nebo rovno 0.3dB | Menší nebo rovno 0.3bB | |
Návratová ztráta | Větší nebo rovno 50 dB | Větší nebo rovno 55 dB | Větší nebo rovna 60 dB | Větší nebo rovno 35 dB | |
Specifikace keramické objímky | Odchylky soustřednosti 125,5um: | Odchylky soustřednosti 127um:<=3um | |||
Vhodné vlákno | 9/125 um | 50/125um, 62,5/125um | |||
Geometrie čelní plochy | Poloměr zakřivení | 7~25 mm | 5~12 mm | N/A | |
Protruze vlákna | Menší nebo rovno 50 nm | Menší nebo rovno 100 nm | N/A | ||
Vlákno pod řezem | Menší nebo rovno 100 nm | Menší nebo rovno 100 nm | N/A | ||
Vrchol posun | Menší nebo rovno 50 um | ||||
Mechanické | Vyměnitelnost | Menší nebo rovno 0.2dB | |||
Solný sprej | Menší nebo rovno 0.1dB | ||||
Pokles | Menší nebo rovno 0.2dB(1,5M, 5 kapek) | ||||
Vibrace | IL Menší nebo rovno 0.2dB (550Hz, 1,5 mm) | ||||
Opakovatelnost | Menší nebo rovno 0.1dB (1000krát) | ||||
Trvanlivost | >1000krát | ||||
Provozní teplota | -40 stupeň ~ +85 stupeň | ||||
● Základní rozdělení MTP® konektorů:
Typ a Barva | Vložení | Optický | Provozní |
Jednorežimový konektor MTP® Elite® | {{0}}.10 dB Typická (všechna vlákna) 0,35 dB Maximum (Jedno vlákno)1 | >60 dB (8 stupňů úhlově leštěný)2 | -40 stupně až 75 stupňů |
Jednorežimový standardní konektor MTP® | {{0}}.25 dB Typická (všechna vlákna) 0,75 dB Maximum (Jedno vlákno)1 | >60 dB (8 stupňů úhlově leštěný)2 | -40 stupně až 75 stupňů |
Multimode MTP® standardní konektor | {{0}}.25 dB Typické (všechna vlákna) 0,75 dB Maximum (Jedno vlákno)1,3 | >20 dB (0 stupňů ploché leštění)2,3 | -40 stupně až 75 stupňů |
1 test IL podle IEC 61300-3-4; | |||
● Schémata produktů a řešení propojení:
● MTP® Temperature Cycling při 1550 nm:
● Platební a dodací podmínky:
► Doručení do 7 - 15 pracovních dnů;
► Minimální množství objednávky: 1 kus MOQ na vyžádání;
► Platební podmínky: L/C, D/A, D/P, T/T, Western Union, Money Gram;
► Možnost dodávky: 5000 kusů za měsíc.
● High Density MTP® / MPO kabelový systém v Dada Center:
● Průvodce objednáním:
► 1 ea za jednotlivý vak bez statické elektřiny se zkušebním protokolem;
► Konektor Přizpůsobeno Dotaz;
► Fanout / Breakout kabel přizpůsobená délka;
| Popis produktu | MTP/F/PC - LC/UPC/DX - OM3 - 12B - B2.0 - 1.5M/0.6M - LSZH - Voda - A 1 2 3 4 5 6 7 8 9 |
1 - Konektor A | MTP/F/PC: MTP Female,PC lesk; MTP/F/APC: MTP Female, APC lesk; |
2 - Konektor B | LC/UPC/DX;LC/APC/DX;LC/UPC/SX;LC/APC/SX;LCP/UPC;LCP/APC; |
3 - Režim vlákna | OM1, OM2, OM3, OM4, OS2, G657A1 |
4 - Počet a typ vláken | 12R: stuha 12F; 12BR: 12F Holá stuha; 12B: 12F Mini kulatý kabel |
5 - Typ rozdělení | B2.0: 2.0 vějíř se sadou rozdělovače. |
6 - Délka | 1.5M/0.6M: Celková délka kabelu 1.5M, délka vějíře 0.6M atd. |
7 - Materiály pláště kabelu | LSZH/OFNP/OFNR |
8 - Barva pláště kabelu | Aqua (OM3,OM4) Oranžová (OM1,OM2), žlutá (SM). |
9 - Polarita | A: Typ A; B: typ B; C: Typ C. |
