Výběr kabelu MPO není jen o výběru vyššího počtu vláken. Pro inženýry datových center, systémové integrátory a nákupní týmy je skutečnou otázkou, zda kabel MPO odpovídá optickému transceiveru, návrhu jízdního pruhu, plánu polarity, architektuře patch panelu a budoucí cestě upgradu.
12vláknový kabel MPO je stále široce používán v aplikacích SR4 40G a 100G, protože je vyspělý, nákladově-efektivní a snadno se integruje se stávající infrastrukturou. 16vláknový MPO kabel se stále více používá v paralelní optice 400G a 800G, kde je vyžadováno 8 vysílacích a 8 přijímacích drah. Pro páteřní kabeláž s vysokou hustotou, kazetovou{14}}distribuci a systémy strukturované kabeláže se často vybírá 24vláknový MPO kabel. Kabel MPO s 32 vlákny je více orientovaný na budoucnost{17}a je obvykle zvažován pro ultra-vysokou{19}}hustotu nebo další{20}}generaci optických architektur spíše než pro standardní nasazení datových center.
Pro 400GBASE-SR8 průmyslové materiály ukazují, že jak duální -řada 12-vlákna MPO, tak jednořadé 16vláknové MPO rozhraní byly diskutovány a použity v paralelních optikách. Dokumentace optiky Juniper 400G také uvádí, že 400G SR8 může používat MPO-16, zatímco některá řešení 400G MPO-12 používají pouze 8 z 12 pozic vlákna, takže 4 zůstávají nevyužité. To je důvod, proč výběr počtu vláken musí být založen na skutečném rozhraní modulu a návrhu sítě, nikoli pouze na dostupnosti kabelů.
Jaký počet vláken MPO byste si měli vybrat?
Pro spojení 40G/100G SR4 zvolte 12vláknový kabel MPO. Jedná se o nejběžnější a nákladově{5}}nejefektivnější volbu pro současné sítě datových center, zejména pokud jsou již nasazeny stávající panely, kazety nebo trunky MPO-12.
Pro 400G/800G SR8 nebo jinou 8proudovou paralelní optiku zvolte 16vláknový MPO kabel, když rozhraní transceiveru vyžaduje MPO-16. Poskytuje čistší využití jízdního pruhu, protože všech 16 vláken lze použít pro 8 vysílacích a 8 přijímacích kanálů.
Pro-strukturovanou páteřní kabeláž s vysokou hustotou zvolte 24vláknový hlavní kabel MPO. Je vhodný pro kazetovou-distribuci, vysoce{4}}záplatování a agregaci více{5}}odkazů, kde je třeba spravovat více vláken prostřednictvím menšího počtu kabelových svazků.
U budoucích systémů s ultra{0}}vysokou-hustotou uvažujte o 32vláknovém MPO pouze v případě, že to plán zařízení jednoznačně podporuje. Není to výchozí volba pro většinu současných projektů datových center, ale může být užitečná pro specializované -optické systémy s vysokou hustotou.
Srovnávací tabulka: Kabel MPO s 12, 16, 24 a 32 vlákny
| Počet vláken | Aplikace Best{0}}Fit Fit | Hlavní výhoda | Omezení klíče |
|---|---|---|---|
| 12vláknový kabel MPO | 40G SR4, 100G SR4, breakout linky, stávající infrastruktura MPO-12 | Vyspělé, ekonomické, snadno dostupné, silná kompatibilita | Některá vlákna mohou zůstat nevyužita v 8vláknových aplikacích |
| 16vláknový kabel MPO | 400G SR8, 800G SR8 a 8pruhová paralelní optika | Efektivní 8Tx + 8mapování jízdních pruhů Rx, vysoká hustota, vhodné pro optiku nové-generace | Není přímo kompatibilní s 12/24 optickými MPO rozhraními kvůli offsetovému klíčování |
| 24vláknový MPO kmenový kabel | Páteř s vysokou{0}}hustotou, kazetové systémy, agregace více{1}}odkazů | Více vláken na kmen, čistší kabelová cesta, dobré pro strukturovanou kabeláž | Vyžaduje správné plánování kazet, polarity a kanálů |
| Kabel MPO s 32 vlákny | Budoucí-připravené optické systémy s ultra-vysokou-hustotou nebo speciální optické systémy | Nejvyšší hustota ze čtyř možností | Dnes méně běžné, vyšší náklady, omezená kompatibilita zařízení |
Kabel MPO s 12 vlákny: Vyspělá volba pro sítě 40G a 100G
12vláknový kabel MPO je jedním z nejběžnějších řešení v kabeláži datových center. Je široce používán v aplikacích 40GBASE-SR4 a 100GBASE-SR4, kde se používají 4 vysílací vlákna a 4 přijímací vlákna. V tomto typu architektury je aktivních 8 vláken a 4 vlákna mohou zůstat nevyužita.
Výhodou MPO-12 je jeho vyspělý ekosystém. Mnoho existujících propojovacích panelů, kazet, kabelů fanout a připojení transceiveru je navrženo kolem MPO-12. Pro podniky, které upgradují z 10G na 40G nebo 100G, poskytuje 12vláknový kabel MPO praktickou rovnováhu mezi výkonem, kompatibilitou a cenou.
Je také vhodný pro přerušovací aplikace, jako jsou kabelové svazky MPO na LC. Například jeden 12vláknový MPO konektor lze přeměnit na více duplexních LC kanálů, což pomáhá zjednodušit kabeláž skříně a snížit přetížení kabelů.
Kabel s 12 vlákny MPO zvolte, pokud je vaše síť založena hlavně na 40G/100G spojení, pokud vaše panely již využívají MPO-12, nebo když je kontrola rozpočtu důležitější než dlouhodobá 800G škálovatelnost.
16 vláknový MPO kabel: Navržen pro 400G a 800G paralelní optiku
Ve vysokorychlostních sítích datových center-je stále důležitější 16vláknový kabel MPO. To je zvláště důležité pro paralelní optiku 400G a 800G, která používá 8 vysílacích pruhů a 8 přijímacích pruhů.
Ve srovnání s MPO-12 může MPO-16 využít všech 16 vláken v architektuře 8Tx + 8Rx. Vyhnete se tak nevyužitým pozicím vláken, které se často objevují v paralelních řešeních založených na MPO{10}}12. U klastrů umělé inteligence s vysokou hustotou, cloudových datových center a propojení přepínačů může toto čistší mapování pruhů zlepšit využití vláken a uspořádat kabeláž.

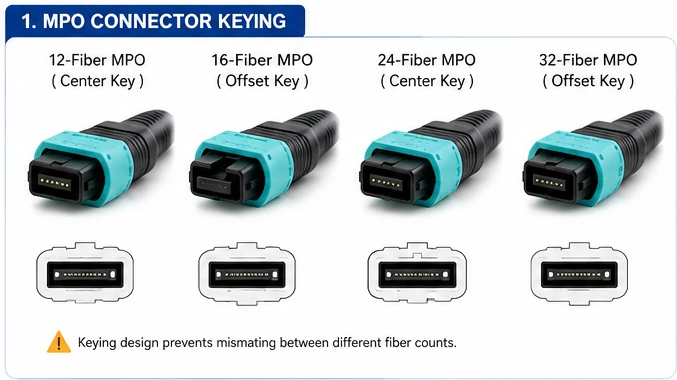

MPO-16 má odlišný design klíčování od MPO-12 a MPO-24. Fluke Networks poznamenává, že 8-, 12- a 24-vláknové MPO konektory používají středový klíč, zatímco 16- a 32-vláknové MPO konektory používají offsetový klíč vlevo. To zabraňuje náhodnému spárování mezi nekompatibilními formáty MPO, ale také to znamená, že kupující musí před objednávkou potvrdit typ konektoru, typ adaptéru a rozhraní transceiveru.
Vyberte si 16vláknový kabel MPO, když se váš projekt posouvá směrem k paralelní optice 400G/800G, když je port zařízení specifikován jako MPO-16, nebo když chcete lepší efektivitu pruhu pro 8kanálový optický přenos.
24vláknový MPO kabel: páteřní-hustota pro strukturovanou kabeláž s vysokou hustotou
24vláknový MPO kmenový kabel nejsou jednoduše „dva 12vláknové MPO kabely dohromady“. Jedná se o možnost kabeláže s vysokou-hustotou, která se často používá v páteřních spojích, oblastech křížového{4}}propojení, kazetových systémech a-rozvodných rámcích datových center s vysokou hustotou.
Hlavní hodnotou 24vláknového hlavního kabelu MPO je efektivita cesty. Namísto protahování mnoha malých kabelových sestav skrz zásobníky nebo skříně může jeden 24vláknový MPO kufr nést více vláken v kompaktní struktuře. To pomáhá snížit objem kabelů, zlepšit proudění vzduchu a zjednodušit dlouhodobou správu kabelů-.
MPO-24 je také užitečné, když datové centrum potřebuje podporovat smíšené aplikace prostřednictvím kazet, jako je distribuce MPO-na-LC, více duplexních linek 10G/25G nebo migrační cesty ze starších duplexních připojení na paralelní optiku.
Hlavní kabel MPO s 24 vlákny však vyžaduje pečlivé plánování. Metoda polarity, kabeláž kazety, konfigurace zástrčky/zásuvky a mapování vláken musí odpovídat návrhu sítě. V opačném případě může být odkaz fyzicky připojen, ale opticky nesprávný.
Při budování páteřní kabeláže s vysokou{1}}hustotou, při použití modulárních kazet nebo když potřebujete strukturovanější kabelážní systém pro budoucí rozšiřování sítě, zvolte 24vláknový hlavní kabel MPO.
Kabel MPO s 32 vlákny: Budoucnost-Připraven, ale ne vždy nutný
Kabel MPO s 32 vlákny je určen především pro optickou infrastrukturu s ultra-vysokou{2}}hustotou a budoucí vývoj sítě. Může poskytnout více optických kanálů ve formátu jediného konektoru, ale zatím to není běžná volba pro většinu podnikových nebo standardních nasazení cloudových datových center.
Největší výhodou MPO-32 je hustota. Může být vhodný pro budoucí systémy s rychlostí 1,6 T nebo vyšší-, optická přepínací prostředí nebo specializovaná zařízení s velmi vysokými požadavky na počet vláken. Současným problémem je však kompatibilita. Porty vybavení, adaptéry, testovací nástroje a standardní zkušenosti s nasazením jsou kolem MPO-12, MPO-16 a MPO-24 ještě vyspělejší.
Praktická rada je jednoduchá: nevybírejte kabel MPO s 32 vlákny jen proto, že vypadá lépe pro budoucnost-. Vyberte si ji pouze tehdy, když to dodavatel vašeho zařízení, plán transceiveru a architektura kabeláže jednoznačně vyžadují.
Výběr kabelu MPO podle rychlosti sítě

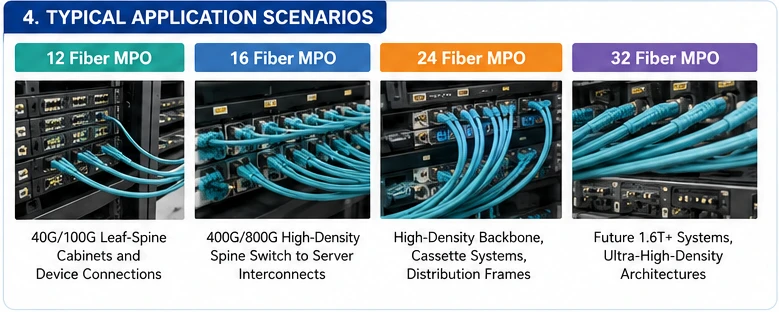

Pokud je vaše síť aktuálně založena na 40G a 100G, začněte s 12vláknovým MPO kabelem. Je vyspělý, nákladově-efektivní a kompatibilní s mnoha stávajícími kabelážními systémy datových center.
Pokud nasazujete nová propojení 400G nebo 800G, zejména pro AI, cloud nebo propojení přepínačů s vysokou{2}}hustotou, zkontrolujte, zda váš transceiver vyžaduje 16 vláken MPO. Pokud ano, MPO-16 by měl být považován za preferovanou volbu.
Pokud stavíte strukturovaný páteřní systém s modulárními kazetami, zvolte 24vláknový hlavní kabel MPO. Poskytuje vyšší hustotu vláken a čistší správu kabelů, zejména pro větší projekty datových center.
Pokud plánujete více než 800G, pečlivě vyhodnoťte 24vláknové nebo 32vláknové MPO. Nevybírejte 32 vláken MPO pouze z marketingových důvodů. Použijte jej, když zařízení, optický modul a plán infrastruktury jasně podporují tuto architekturu.
Proč pracovat s FOCC pro MPO Cable Solutions?
FOCC poskytuje přizpůsobené kabelové sestavy MPO/MTP pro datová centra, telekomunikace, FTTX a aplikace optické kabeláže s vysokou -hustotou. Jako výrobce OEM s optickými vlákny může FOCC podporovat různé konfigurace kabelů MPO, včetně 12vláknového kabelu MPO, 16vláknového kabelu MPO, 24vláknového kabelu MPO, vylamovacího kabelu MPO na LC, propojovacího kabelu MPO a přizpůsobených kmenových sestav s vysokou-hustotou.
FOCC může kupujícím pomoci definovat správnou strukturu kabelu na základě počtu vláken, polarity, pohlaví konektoru, typu vlákna, materiálu pláště, délky, požadavku na ztrátu vložení a standardu balení. Pro projektové-obstarávání je to spolehlivější než jednoduchý výběr kabelu pouze podle počtu vláken.
FAQ
Jaký je rozdíl mezi 12vláknovým a 16vláknovým MPO kabelem?
12vláknový kabel MPO má obvykle středový-konektor a je široce používán v sítích 40G/100G SR4. Kabel MPO se 16 vlákny používá odlišný design klíče odsazení{7} a je běžně spojen s paralelní optikou 400G/800G, která vyžaduje 8 vysílacích a 8 přijímacích drah.
Je pro 800G vyžadováno 16 vláken MPO?
Ne vždy. Některé optické moduly 800G mohou používat MPO-16, zatímco jiné mohou používat duální rozhraní MPO-12, LC, CS nebo jiná konektorová rozhraní. Správný kabel musí být vybrán podle skutečného datasheetu transceiveru.
Kdy si mám vybrat 24vláknový MPO kmenový kabel?
Vyberte si 24vláknový hlavní kabel MPO, když potřebujete páteřní kabeláž s vysokou{1}}hustotou, modulární kazetovou distribuci, čistší kabelové trasy nebo více{2}}spojování ve strukturovaném prostředí datového centra.
Lze 12 vláken MPO a 24 vláken MPO používat společně?
Oba mohou používat konektory se středovým{0}}klíčem, ale nemají stejnou strukturu optického kanálu. MPO-24 používá dvouřadé uspořádání vláken, zatímco MPO-12 používá jednořadou strukturu. Přímé použití bez správného designu kazety nebo převodu může způsobit nesprávné mapování kanálů.
Jaké je hlavní riziko výběru špatného MPO kabelu?
Mezi hlavní rizika patří nesoulad polarity, nepoužitá vlákna, nekompatibilní klíčování, nesprávné pohlaví konektoru, nadměrná ztráta vložení a budoucí omezení upgradu.
Mám použít vícerežimový nebo jedno{0}}módový kabel MPO?
Pro propojení datových center s krátkým{0}}dosahem je běžný vícerežimový kabel OM3/OM4 MPO. Pro delší vzdálenosti nebo jednorežimové optické moduly by měl být vybrán jednorežimový MPO kabel OS2. Typ vlákna musí odpovídat optickému transceiveru.
