24 Fiber MTP Female OM4 Loopback kabel pro testování transceiveru a portů

Když selže vysokorychlostní MTP/MPO port, první otázka často nezní „který kabel mám vyměnit?“ ale "pochází problém z transceiveru, portu přepínače nebo optického spojení?"

Přesně pro tuto situaci je navržen 24vláknový MTP OM4 smyčkový kabel. Směrováním optického signálu ze strany vysílače zpět na stranu přijímače umožňuje technikům ověřit výkon transceiveru a portu, aniž by museli budovat úplné -}-koncové optické spojení. Pro datová centra, telekomunikační laboratoře a výrobce zařízení může tento malý testovací kabel zkrátit dobu odstraňování problémů, zjednodušit ověřování portů a pomoci vyhnout se zbytečné výměně modulů.

Proč testování transceiveru a portů potřebuje kabel se zpětnou vazbou

Před nasazením vysokorychlostního optického spojení musí technici ověřit, zda transceiver, port přepínače a signálová cesta fungují správně. V mnoha případech vám neúspěšný odkaz okamžitě neřekne, odkud problém pochází. Může to být způsobeno vadným optickým modulem, abnormálním portem, nesprávnou kabeláží, znečištěnými čelními plochami konektorů nebo nadměrnou ztrátou vložení. Optický zpětný kabel poskytuje jednoduchý a účinný způsob, jak problém izolovat. Směrováním přenášeného optického signálu přímo zpět na stranu přijímače stejného portu umožňuje transceiveru a rozhraní zařízení provést místní auto-test bez připojení ke vzdálenému zařízení.

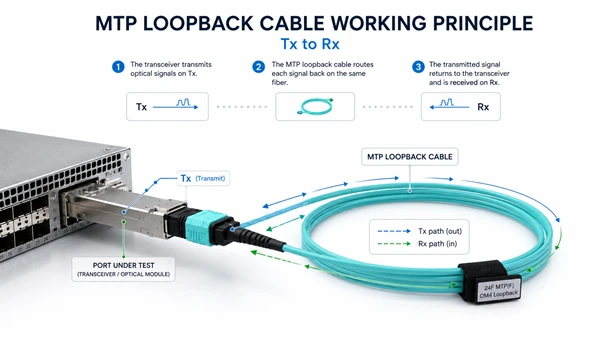

Tato testovací metoda je zvláště užitečná pro -rozhraní s vysokou{1}}hustotou MTP/MPO. K ověření, zda vysílací a přijímací kanály fungují správně, kontrole konektivity portů, podpoře testování výroby transceiveru a urychlení řešení problémů v terénu, lze použít 24vláknový MTP OM4 smyčkový kabel. Během testu se optický signál vysílaný z modulu vrací přes vnitřní mapování vláken kabelu zpětné smyčky. Testovací přístroje pak mohou monitorovat jak vysílaný výkon, tak vrácený přijatý výkon, což pomáhá technikům vyhodnotit základní výkon linky před vytvořením úplného síťového připojení.

Mezi klíčové ukazatele výkonu kabelu se zpětnou smyčkou patří ztráta vložení, ztráta zpětného toku, přesnost mapování vláken, kvalita zakončení-konektoru a celková integrita spojení. Pro vícemódové sestavy zpětné smyčky jsou důležité nízké vložné ztráty a stabilní zpětné ztráty, protože snižují nejistotu testu a pomáhají vyhnout se chybným úsudkům o chybách. V praktických prostředích datových center, laboratoří a zařízení může testování zpětné smyčky zkrátit dobu odstraňování problémů, omezit zbytečnou výměnu modulů a zlepšit spolehlivost nasazení.

Co je 24jádrový optický kabel MTP s konektorem OM4 se zpětnou vazbou?

24vláknový MTP OM4 kabel zpětné smyčky je multimódový testovací kabel s vysokou{2}}hustotou určený pro ověření transceiveru, portu přepínače a rozhraní MTP/MPO. Je postaven s OM4 50/125µm multimódovým vláknem a 24vláknovou MTP/MPO konektorovou strukturou, která umožňuje, aby byl přenášený optický signál směrován zpět do přijímacích kanálů v rámci stejného rozhraní. Díky tomu je praktickým nástrojem pro testování místní smyčky bez nutnosti vzdáleného připojení

MTP je vysoce{0}}výkonná značková verze rodiny konektorů MPO a je široce používána v-paralelních optických aplikacích s vysokou hustotou. Konektory MTP/MPO jsou obecně dostupné v samčí a samičí verzi. MTP nemá vodítko Obsahuje dva vodicí kolíky, které pomáhají zarovnat pole vláken, když jsou dva konektory spojeny. Správné pohlaví konektoru je důležité, protože vodicí kolíky pomáhají udržovat přesné vyrovnání jádra vlákna a snižují riziko nadměrné ztráty vložení během testování.

V sestavě zpětné smyčky MTP OM4 s 24 vlákny je interní mapování vláken navrženo tak, aby vracelo Tx kanály zpět do odpovídajících Rx kanálů, což umožňuje portu nebo transceiveru provést auto-test. V závislosti na rozhraní zařízení může být produkt konfigurován jako MTP samičí smyčková sestava nebo přizpůsoben s různými kombinacemi pohlaví, designem mapování, strukturou pouzdra a délkami kabelů.

Multimode vlákno OM4 je vhodné pro vysokorychlostní optické testování s krátkým{2}}dosahem, protože nabízí vyšší šířku pásma a stabilní výkon při 850nm. Podle typických specifikací OM4 může efektivní modální šířka pásma při 850nm dosáhnout větší nebo rovné 4700 MHz·km, zatímco útlum je běžně řízen v rámci požadavků na vícemódové spojení. Pro prostředí datových center a laboratoří je kabel zpětné smyčky obvykle dodáván s pláštěm LSZH a lze jej upravit v běžných délkách, jako je 1 m, 3 m, 5 m, 10 m, nebo v délkách specifických pro daný projekt.

Spolehlivý zpětný kabel MTP OM4 by měl nejen odpovídat správnému počtu vláken a pohlaví konektoru, ale také poskytovat stabilní optický výkon. Mezi důležité faktory kvality patří vložný útlum, útlum odrazu, přesnost mapování vláken, kvalita čela konektoru- a zarovnání ferule. Pro profesionální testování transceiverů a portů výrobci často kontrolují typickou vložnou ztrátu na nízké úrovni a poskytují testovací zprávy pro IL, polaritu nebo mapování a kontrolu koncové-plošky, aby zajistili konzistentní výsledky testů.

Proč zvolit 24-vláknový MTP Loopback kabel namísto 12-vláknové verze?

Jak 12-vláknové, tak 24{8}}vláknové kabely MTP se zpětnou smyčkou se používají pro testování transceiveru, diagnostiku portů a ověřování optického rozhraní s vysokou-hustotou. Nejsou však navrženy pro stejnou hustotu testování nebo architekturu zařízení. Pro běžné aplikace založené na SR4 je často dostačující 12-vláknový MTP kabel zpětné smyčky, zatímco 24vláknový MTP zpětný kabel je vhodnější pro paralelní optiku s vyšší hustotou, vícekanálové laboratorní testování, kontrolu výroby a vybrané platformy vysokorychlostních transceiverů, které vyžadují více pruhů vláken.

Vyšší hustota kanálů a kompatibilita rozhraní

Hlavní výhodou 24-vláknového kabelu MTP zpětné smyčky je jeho vyšší hustota vláken. Ve srovnání s 12-vláknovou verzí poskytuje dvojnásobný počet optických tras v jediném kompaktním konektorovém rozhraní. To je užitečné, když inženýři potřebují otestovat porty MTP/MPO s vysokou hustotou, vícepruhové optické moduly nebo platformy zařízení, kde je třeba ověřit více paralelních kanálů současně.

Pro tradiční spoje 40G/100G SR4 často stačí 12-vláknový MTP kabel zpětné smyčky, protože pouze část optického pole se aktivně používá pro přenosové a přijímací kanály. Naproti tomu 24vláknový zpětný kabel MTP OM4 je vhodnější, když testovací prostředí vyžaduje vyšší hustotu pruhů, složitější mapování vláken nebo kompatibilitu s vybranými vysokorychlostními rozhraními transceiveru. Před objednáním by mělo být vždy potvrzeno přesné rozhraní modulu, počet vláken, pohlaví konektoru a mapování jízdních pruhů.

Vylepšená účinnost testování

Při produkčním testování, laboratorním ověřování nebo údržbě velkých{0}}datových center je účinnost testování důležitá. 24vláknový MTP smyčkový kabel může vrátit více optických kanálů v rámci jedné sestavy, což snižuje potřebu opakovaných výměn kabelů a ručních přepojování.

To je zvláště cenné pro výrobce optických modulů, dodavatele přepínačů, systémové integrátory a týmy datových center, které potřebují otestovat mnoho portů nebo modulů v krátkém čase. Namísto testování menšího počtu pruhů na cyklus může 24vláknové řešení zpětné vazby zlepšit propustnost testování a pomoci standardizovat proces ověřování.

Náklady a škálovatelnost

24-vláknový kabel MTP zpětné smyčky obvykle stojí více než 12-vláknová verze, protože používá více vláken a strukturu konektorů s vyšší-hustotou. V případě vysokorychlostních{7}}testovacích prostředí s vysokou hustotou by však náklady neměly být hodnoceny pouze podle jednotkové ceny kabelu. Důležitějšími faktory jsou účinnost testování, kompatibilita portů, zkrácená doba nastavení a dlouhodobá škálovatelnost.

Pro zákazníky, kteří potřebují otestovat pouze standardní porty 40G/100G SR4, může být ekonomičtější volbou 12-vláknový smyčkový kabel. Zákazníkům, kteří pracují s paralelní optikou s vysokou-hustotou, více{7}}kanálovými rozhraními MTP/MPO nebo ověřováním zařízení nové generace, může 24vláknový zpětný kabel OM4 poskytnout lepší flexibilitu a snížit potřebu často měnit testovací sestavy.

Typické aplikace v datových centrech a laboratořích

Při testování výroby optického transceiveru lze kabel zpětné smyčky zasunout do optického modulu pro automatizovanou kontrolu: výstup optického signálu z vysílače se vrací na stranu přijímače modulu přes kabel zpětné smyčky, zatímco testovací přístroje nebo automatizované testovací zařízení (ATE) zaznamenávají bitovou chybovost a přijímaný optický výkon, čímž je dokončeno ověření vysílacího a přijímacího výkonu modulu. Odkazy na případy SpringOptical naznačují, že použití modulů zpětné smyčky MPO pro testování akceptace přepínačů 400G v prostředí datových center může ušetřit asi 30 % testovacího času.

Testovací kroky:

1. Vyčistěte port a koncovou stranu kabelu zpětné smyčky v souladu s požadavky IEC 61300-3-35.
2. Vložte 24-vláknový MTP kabel zpětné smyčky do testovaného portu a ujistěte se, že vodicí kolík je správně zarovnán a připojení je bezpečné.
3. Spusťte samočinný{0}}test optického modulu nebo externí testovací zařízení, jako je generátor optického signálu, tester bitové chybovosti, OTDR nebo jiné nástroje.
4. Sbírejte testovací data: měřte přijatý optický výkon po zpětné smyčce, bitovou chybovost (BER), jitter a další ukazatele výkonu.
5. V případě potřeby použijte sadu pro testování optické ztráty (OLTS) nebo OTDR spolu s testem zpětné smyčky k provedení pomocného testování na jiných sekcích spoje.
