Co je WDM
WDM (Wavelength Division Multiplexing) je jednou z technologií optické komunikace pro přenos velkokapacitních signálů nazývaných multiplexování s vlnovou délkou. Obrázek 1 ukazuje schematický diagram přenosu WDM. Na přenosové straně WDM se připravuje několik polovodičových laserů (LD), které vyzařují světlo různých vlnových délek, a každá LD je modulována tak, aby vytvořila signální světlo. Tato signální světla jsou přenášena do jednoho optického vlákna pomocí multiplexoru (nazývaného také Mux). Na přijímací straně se demultiplexor s vlnovou délkou (nazývaný také DeMultiplexer: DeMux) používá k rozdělení světla na každou vlnovou délku a fotodetektor (PD) přijímá signál. Ve srovnání s vysíláním signálu s jednou vlnovou délkou je odesílání se dvěma vlnovými délkami dvakrát tolik a se třemi vlnovými délkami je možné vysílat více signálů pomocí více vlnových délek.
Obrázek 1. Schéma přenosu WDM
CWDM (Coarse WDM) je WDM se širokým rozestupem vlnových délek.
Při přenosu WDM lze posílat více signálů, protože se používá více vlnových délek, ale pro použití mnoha vlnových délek je nutné rozdělit určité vlnové pásmo do úzkých intervalů vlnové délky. Pokud je vzdálenost vlnových délek úzká, cena se zvýší, protože je nutné učinit LD vlnovou délku a části, jako jsou filtry, které oddělují každou vlnovou délku, vysoce přesné. Na druhé straně, pokud je vzdálenost vlnových délek velká, bude množství signálů, které mohou být odeslány, malé, ale systém bude levný. Proto ITU-T (divize standardizace telekomunikací Mezinárodní telekomunikační unie) definovala dva intervaly WDM vlnové délky, takže lze použít systém vhodný pro každou aplikaci. Jedním z nich je standard s úzkým intervalem vlnových délek zvaný DWDM, který je vhodný pro velkokapacitní dálkový přenos. Druhým je standard se širokým intervalem vlnových délek zvaný CWDM, který je vhodný pro přenos 50 na 80 km, kde kapacita není tak velká.
Obrázek 2 ukazuje vlnovou délku CWDM. Střední vlnová délka je 18 vlnových délek rozdělených od 1271 nm do 1611 nm včetně O pásma, E pásma, S pásma, C pásma a L pásma v intervalech 20 nm . Ve skutečnosti existuje jen málo případů, kdy jsou použity všechny 18 vlnové délky a 8 vlnové délky 1471 nm až 1611 nm nebo 4 vlnové délky z {{10 }} nm až 1611 nm se často používají. Je tomu tak proto, že v tomto vlnovém pásmu lze použít mnoho obecně vyráběných optických komponent. Například lze použít CWDM filtr používaný pro dělení / multiplexování vlnových délek, jednotkovou jednotku Mux / DeMux a modul optického přidávání / klesání (OADM), který extrahuje a přidává specifické vlnové délky.
V posledních letech byla zřízena 100 GbE-LR 4 technologie vysokorychlostní síťové optické komunikace využívající čtyři vlnové délky v pásmu 1300 nm (O pásmo) a CWDM v tomto vlnovém pásmu , který se liší od CWDM ve vlnovém pásmu, které bylo hlavním využitím, přitahuje pozornost.
Obrázek 2. Vlnová délka CWDM
DWDM (Dense WDM) je WDM s úzkým intervalem vlnové délky.
Obr. 3 ukazuje vlnovou délku DWDM. V případě DWDM je rozestup určován frekvencí světla, nikoli vlnovou délkou. Protože DWDM je založen na dálkovém přenosu pomocí optického zesilovače, používají se pouze pásmo C a L, které lze snadno amplifikovat, a vlnová délka je velmi jemně rozdělena, aby se zvýšila přenosová kapacita. Kromě 100 mezer GHz existuje také mezera 200 GHz. Další informace viz: Referenční tabulka tabulky ITW Grid DWDM. Pro dělení vlnových délek můžete použít hromadně vyráběné optické komponenty, jako jsou DWDM filtry, Mux / DeMux jednotky, AWG moduly a optické přídavné / klesací moduly (OADM).

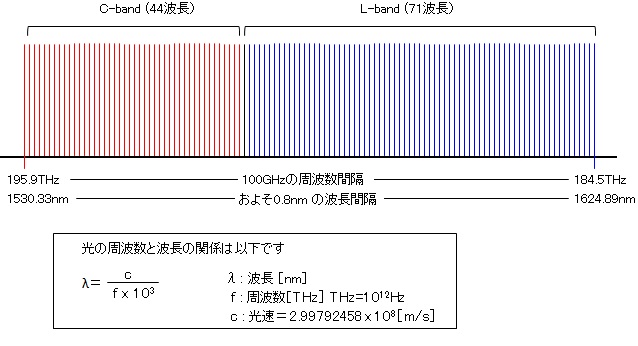

Obrázek 3. Frekvence DWDM (vlnová délka)
Síť, kde se používá WDM
Obrázek 4 ukazuje obrázek optické komunikační sítě. Síť je rozdělena na základní síť, která spojuje hlavní města, síť metra, která spojuje hlavní oblasti v prefektuře, a přístupovou síť, která spojuje domácnosti a podniky. DWDM se používá pro základní sítě. Pro velkou kapacitu využívá velké množství vlnových délek a pro dálkový přenos používá optický zesilovač. CWDM se používá hlavně v sítích metra. CWDM je založen na předpokladu, že není použit žádný optický zesilovač, a komunikační vzdálenost je asi 50 km až 80 km. Většina oblastí v prefekturách může být pokryta bez optického zesilovače, ale pokud je ztráta vlákna větší, než se očekávalo, nebo chcete vzdálenost dále prodloužit, můžete použít námi vyvinutý zesilovač CWDM.
Obrázek 4. Obrázek optické komunikační sítě
